يحمل تصميم نظام التحكم في السوائل مخاطر عالية بشكل لا يصدق في التطبيقات الصناعية الحديثة. يمكن أن يؤدي تحديد تكوين الصمام الخاطئ بسهولة إلى حدوث تلوث شديد بين خطوط الوسائط. علاوة على ذلك، غالبًا ما يؤدي الاختيار غير الصحيح إلى توقف المضخات بشكل خطير أو فشل ضغط النظام بشكل كارثي. كثيرًا ما يواجه المشترون صعوبة في تعيين متطلبات التدفق المحددة الخاصة بهم وفقًا لهندسة المنفذ الداخلي الصحيحة. يجب عليك تحديد ما إذا كانت عمليتك تتطلب خلط السوائل أو تحويلها أو عزلها. يحدد هذا المتطلب الأساسي بشكل مباشر نوع الصمام المحدد الذي يجب عليك شراؤه لمنشأتك.
ينشئ هذا الدليل إطارًا تقنيًا قويًا لتقييم تكوينات L-Port وT-Port. نحن نتعامل مع حدودها التشغيلية والمطابقة الدقيقة للتطبيقات. نقوم أيضًا بتفصيل اعتبارات الشراء الهامة للأنظمة الهندسية. ومن خلال فهم هذه الاختلافات الميكانيكية، يمكنك تصميم شبكات أنابيب أكثر أمانًا. ستمنع أيضًا التوقف التشغيلي المكلف الناتج عن مكونات التحكم في التدفق غير المتطابقة.
منفذ L (تحويل): مصمم بشكل أساسي لتوجيه التدفق من مدخل مشترك واحد إلى أحد المنفذين المنفصلين. لا يمكن خلط السوائل.
منفذ T (خلط/إخراج): متعدد الاستخدامات؛ قادر على مزج تيارين من الوسائط في تيار واحد، أو تقسيم تيار واحد إلى قسمين، أو العمل كصمام مستقيم.
التعريف البصري: يعد اتجاه المقبض وتصنيع الجذع من المؤشرات المرئية الأكثر موثوقية لهندسة المنفذ الداخلي.
واقع المواصفات: غالبًا ما تفتقر الخيارات الجاهزة إلى التفاوتات الدقيقة المطلوبة للتطبيقات الصناعية المعقدة، مما يجعل شراكات الصمامات الكروية المخصصة أو OEM ضرورية للأنظمة المهمة.

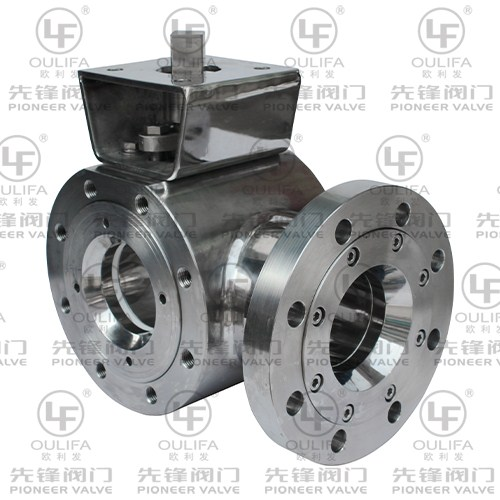

يجب أن تفهم البنية الأساسية قبل تحديد صمام متعدد المنافذ. يتميز الصمام الكروي القياسي ثلاثي الاتجاهات بثلاثة وصلات أنابيب متميزة. تحتوي على كرة دوارة واحدة داخل جسم معدني متين. يقوم جذع آلي بتوصيل هذه الكرة الداخلية بمحرك خارجي أو بمقبض يدوي. تحتوي الكرة نفسها على قناة مجوفة متخصصة. يحدد هذا التجويف الداخلي بالضبط كيفية تحرك السائل عبر جسم الصمام.
تحكم قاعدة "90 درجة مقابل 180 درجة" تشغيل الصمام متعدد المنافذ. يحرك دوران التشغيل بشكل مباشر تغييرات التدفق في كلا التكوينين. يؤدي تدوير المقبض بمقدار 90 درجة إلى تغيير محاذاة التجويف الداخلي تمامًا. تتطلب بعض مسارات التدفق المعقدة دورانًا كاملاً بمقدار 180 درجة. يجب عليك مواءمة قدرات المشغل لديك مع متطلبات التناوب هذه. يؤدي الفشل في مطابقة زوايا الدوران إلى تقييد التدفق الشديد.
[العنصر النائب للمخطط المرئي: قم بإدراج عروض ثنائية الأبعاد من أعلى إلى أسفل لمسارات التدفق L-Port وT-Port هنا.]
الرجوع إلى المخططات البصرية أعلاه. أنها توضح الاختلافات المكانية داخل جسم الصمام. ينشئ المنفذ L مسارًا صارمًا للزاوية اليمنى. ينشئ منفذ T خطًا مستقيمًا بتقاطع عمودي. تبدو هذه الفروق الهندسية صغيرة ولكنها تغير ديناميكيات الموائع بشكل جذري.
جسم الصمام: وعاء الضغط الأساسي الذي يحمل المكونات الداخلية.
الكرة الدوارة: الكرة المُشكَّلة بدقة والتي تتحكم في اتجاه السائل.
حلقات المقعد: أختام بوليمرية أو معدنية توفر إغلاقًا محكمًا للكرة.
الجذع: العمود الميكانيكي الذي ينقل عزم الدوران من المقبض إلى الكرة.
واجهة المحرك: لوحة التثبيت للرافعات اليدوية أو المشغلين الآليين.
يتعرف المهندسون على نطاق واسع على المنفذ L باعتباره صمام المحول القياسي. تتميز الكرة الداخلية بتجويف على شكل حرف "L" بزاوية 90 درجة. يقوم بتوصيل المنفذ الأوسط بشكل فعال بالمنفذ الأيسر أو الأيمن. وفي الوقت نفسه، الجانب الصلب من الكرة يحجب المنفذ الثالث تمامًا. لا يسمح هذا التصميم مطلقًا بتدفق السائل بشكل مستقيم عبر جسم الصمام. إنه يفرض بشكل صارم تغيير الاتجاه.
التحويل: توجيه مصدر مائع واحد إلى خزانات أو خطوط أنابيب متناوبة.
الانتقاء: سحب السائل من أحد المصدرين البديلين إلى خط مشترك واحد.
ينطوي تشغيل صمام L-port على مخاطر عابرة محددة. عندما تقوم بإدارة المقبض، يواجه الصمام مرحلة "إيقاف" لحظية. يحجب الجانب الصلب من الكرة المنافذ الثلاثة لفترة وجيزة أثناء الانتقال. توقف مرحلة منتصف الدورة هذه تدفق السوائل تمامًا لجزء من الثانية.
يجب عليك تحذير فريقك الهندسي من توقف المضخة عن العمل. يحدث سيناريو الرأس الميت عندما تقوم المضخة بدفع السائل نحو صمام مغلق تمامًا. تخلق مرحلة الإغلاق اللحظي ارتفاعًا مفاجئًا في الضغط. يمكن أن يؤدي هذا الارتفاع إلى إتلاف أختام المضخة الحساسة بسهولة. ويمكن أيضًا أن يؤدي إلى تمزق مفاصل خطوط الأنابيب الضعيفة. يجب أن تأخذ في الاعتبار ارتفاعات الضغط العابرة هذه أثناء الدوران بزاوية 90 درجة.
قم دائمًا بتركيب آليات تخفيف الضغط بالقرب من مضخات الإزاحة الإيجابية. تمتص صمامات التنفيس هذه المسامير العابرة بأمان. بالإضافة إلى ذلك، استخدم سرعات تشغيل أبطأ للخطوط ذات القطر الكبير. المنعطفات الأبطأ تخفف من تأثيرات المطرقة المائية بشكل كبير.
تتفوق منافذ L في تخطيطات صناعية محددة. تعتمد حلقات الالتفافية بشكل كبير عليها لإعادة توجيه التدفق حول المعدات. تستخدمها أنظمة الفلتر المزدوج للتبديل بين أغلفة الفلتر النشطة والاستعدادية. تستخدم إعدادات المضخة الزائدة أيضًا منافذ L لتبديل مصادر السوائل دون إيقاف العمليات.
يوفر تكوين T-port مرونة تشغيلية لا مثيل لها. تتميز الكرة الداخلية بتجويف على شكل "T". يسمح بسهولة للسائل بالتدفق مباشرة عبر جسم الصمام. ويمكنه أيضًا تحويل السائل بمقدار 90 درجة مثل منفذ L. علاوة على ذلك، يمكنه توصيل جميع المنافذ الثلاثة في وقت واحد. تدعم هذه الهندسة الفريدة شبكات توجيه السوائل شديدة التعقيد.
الخلط: الجمع بين تدفقين مختلفين للوسائط في خط إخراج واحد.
التقسيم: تقسيم التدفق الوارد إلى خطين صادرين متزامنين.
العبور المباشر/التجاوز: يعمل بشكل مشابه للصمام ثنائي الاتجاه مع الاحتفاظ بمنفذ ثالث متاح للتوجيه المستقبلي.
تقدم منافذ T تعقيدًا كبيرًا فيما يتعلق بمعاملات التحكم في التدفق (Cv). غالبًا ما يصيب التوزيع غير المتساوي للتدفق تركيبات T-port. عند تقسيم التدفقات، يتبع السائل بشكل طبيعي المسار الأقل مقاومة. سوف تواجه أحجام إنتاج غير متساوية ما لم تكن ضغوط النظام النهائية متوازنة تمامًا.
علاوة على ذلك، لا يوصي المهندسون عمومًا بمنافذ T لتطبيقات الإغلاق الصارمة. تختلف أنماط تآكل الختم بشكل كبير عن تصميمات L-port. يؤدي التدفق المستمر متعدد الاتجاهات إلى تدهور المقاعد الداخلية بشكل غير متساو. غالبًا ما يتسبب هذا التآكل غير المتساوي في حدوث تسربات دقيقة عند الاستخدام لفترة طويلة. استخدم منافذ L إذا ظلت العزلة الكاملة هي هدفك الأساسي.
يفترض العديد من المشغلين خطأً أن منفذ T يعمل كصمام تحكم متناسب. لا. توفر منافذ T القياسية التحكم في الاتجاه للتشغيل/الإيقاف فقط. محاولة خنق التدفقات عن طريق ترك الكرة مفتوحة جزئيًا تؤدي إلى تدمير المقاعد الناعمة بسرعة. استخدم دائمًا صمامات الكرة الأرضية المخصصة لتحقيق الاختناق التناسبي الدقيق.
تستخدم مصانع المعالجة الكيميائية منافذ T على نطاق واسع لمزج الخطوط الكيميائية. تعتمد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) عليها في خلط سوائل التدفئة والتبريد. تستخدم شبكات التدفق متعددة الاتجاهات منافذ T لتقليل البصمة الإجمالية للأنابيب. إنها تلغي الحاجة إلى صمامات قياسية متعددة ثنائية الاتجاه.
يتطلب اختيار الصمام الأمثل اتباع نهج منظم. يجب على المهندسين وفرق المشتريات تقييم العديد من الأبعاد الحاسمة. يوضح الإطار المقارن التالي الاختلافات التشغيلية. استخدم هذه المصفوفة لتوجيه عملية المواصفات النهائية الخاصة بك.
معايير التقييم | منفذ L (تحويل) | منفذ T (خلط/تقسيم) |
|---|---|---|
معامل التدفق (CV) | انخفاض الضغط المستمر بسبب الدوران الموحد بمقدار 90 درجة. | انخفاض الضغط المتغير اعتمادًا على المسار المستقيم مقابل مسار الخلط. |
التسرب/التداخل الانتقالي | انتقال مغلق المركز. لحظة الاغلاق الكامل في منتصف دورة. | انتقال مفتوح المركز. تتداخل المنافذ، مما يتسبب في التدفق المتقاطع اللحظي. |
التوافق التشغيلي | المحركات القياسية بزاوية 90 درجة تكفي لجميع العمليات. | غالبًا ما يتطلب الأمر مشغلات بزاوية 180 درجة أو مشغلات ثلاثية المواضع. |
الوظيفة الأساسية | العزل والتحويل واختيار المصدر البديل. | المزج وتقسيم التدفق وتجاوز الخط المستقيم. |
يجب عليك مقارنة انخفاض الضغط بعناية. تظهر منافذ T عادةً ملفات تعريف مختلفة لمقاومة التدفق. يخلق المسار المستقيم الحد الأدنى من المقاومة. ومع ذلك، فإن تقسيم التدفق يؤدي إلى اضطراب كبير. توفر منافذ L القدرة على التنبؤ. يتضمن كل مسار تدفق دورانًا بمقدار 90 درجة، مما يضمن انخفاضًا ثابتًا في الضغط.
معالجة ما يحدث في منتصف المنعطف. هل تتداخل المنافذ؟ تعمل منافذ L على عزل التدفق تمامًا أثناء الدوران. وهذا يمنع أي تلوث متبادل. على العكس من ذلك، غالبًا ما تتميز منافذ T بانتقالات مفتوحة المركز. تتداخل المنافذ لفترة وجيزة. سوف تواجه التدفق المتقاطع اللحظي بين الخطوط الثلاثة. يجب عليك التأكد من أن عمليتك تتحمل هذا الخلط المؤقت.
قم بتقييم متطلباتك من المحركات الهوائية أو الكهربائية. تدور المحركات الهوائية القياسية بمقدار 90 درجة. وهذا يتوافق تمامًا مع ميكانيكا L-port. تتطلب بعض إعدادات منفذ T دورانًا بمقدار 180 درجة لتحقيق تكوينات تدفق محددة. يجب عليك تحديد مشغلات متخصصة لهذه الحركات المعقدة. وهذا يزيد من تكاليف الأتمتة الإجمالية.
توفر منافذ T بلا شك المزيد من إمكانيات التدفق. يتعاملون مع مهام المزج المعقدة بكفاءة. ومع ذلك، فإن تحديد المكان المناسب لمنفذ L يسبب مشاكل. يضيف تعقيدًا غير ضروري. كما أنه يقدم نقاط فشل محتملة من خلال التآكل غير المتساوي للمقعد. حدد دائمًا أبسط تكوين للصمام قادر على تحقيق أهداف العملية الخاصة بك.
غالبًا ما تواجه فرق المشتريات ضغوطًا لشراء مكونات جاهزة. تعمل صمامات البيع بالتجزئة القياسية بشكل مناسب لخطوط المياه الأساسية. ومع ذلك، فإن الواقع الصناعي يكشف القيود الصارمة المفروضة على المخزون الموحد.
تفشل صمامات البيع بالتجزئة القياسية بسرعة في البيئات عالية الدورة. تعمل الوسائط العدوانية مثل الأحماض أو المواد الكاوية على تدمير مقاعد البوليمر الأساسية. تتطلب البيئات الصحية تجاويف داخلية خالية من الشقوق تمامًا. ونادرا ما تلبي المنتجات الجاهزة هذه المتطلبات الصارمة. إنهم يفتقرون إلى إمكانية تتبع المواد اللازمة. كما أنها تتميز بأبعاد منفذ عامة غير مناسبة لديناميكيات السوائل الدقيقة.
تضمن الهندسة المخصصة تقضي على عيوب الأداء العامة. يمكنك الوصول إلى الموارد الهندسية المتخصصة. تعمل هذه الشراكة بشكل أساسي على ترقية موثوقية التحكم في السوائل لديك. الشراكة مع الشركة المصنعة المخصصة للصمام الكروي OEM طول عمر النظام.
الامتثال للمواد: يحافظ المصنعون على معايير صارمة لمواد المقاعد. يمكنك تحديد مقاعد PTFE، أو PEEK، أو معدنية. يقوم المهندسون بمطابقة هذه المواد بدقة مع كيمياء السوائل ودرجة الحرارة لديك.
النقل المخصص: أبعاد المنفذ الدقيقة لشركاء OEM. يمكنهم تغيير هندسة الكرة الداخلية. يعمل هذا التخصيص على موازنة معدلات التدفق بشكل مثالي في تطبيقات خلط T-port الصعبة.
التتبع والاختبار: تتطلب الصناعات الحيوية توثيقًا صارمًا. يقدم شركاء OEM تقارير اختبار المواد الكاملة (MTRs). أثبتت إمكانية التتبع هذه أنها ضرورية للمنشآت التي تتطلب امتثالًا صارمًا لـ ASME أو ISO أو FDA.
يجب عليك تدقيق الموردين المحتملين بدقة. انصح المشترين بفحص شفافية اختبار الضغط. يسعد المصنعون ذوو السمعة الطيبة بمشاركة بروتوكولات الاختبار الهيدروستاتيكي والهوائي الخاصة بهم. علاوة على ذلك، اطلب محاكاة تدفق CAD مخصصة قبل التصنيع. تثبت عمليات المحاكاة هذه أن الصمام سيتعامل مع قطرات الضغط وسرعات التدفق المحددة. لا تقم أبدًا بإتمام عملية الشراء دون مراجعة هذه التسليمات الفنية.
يتطلب التنقل في اختيار الصمام متعدد المنافذ اهتمامًا صارمًا بمعلمات النظام. يعتمد الاختيار بين L-Port وT-Port بالكامل على متطلبات العملية الأساسية لديك.
تعمل منافذ L على تحويل التدفق بشكل صارم وعزل المصادر البديلة بأمان.
توفر منافذ T إمكانيات خلط وتقسيم ومباشرة متعددة الاستخدامات.
قم بتقييم مخاطر الضغط العابر قبل التشغيل الآلي للدوران بزاوية 90 درجة أو 180 درجة.
تعمل حلول OEM المُصممة خصيصًا على منع التآكل المبكر في البيئات عالية المخاطر.
نحن نشجع المشترين بشدة على التشاور مع المتخصصين الهندسيين المتخصصين. يجب عليك التحقق من P&ID (مخطط الأنابيب والأجهزة) قبل الانتهاء من أي قرارات شراء. تكشف الرسوم البيانية الدقيقة عن مشكلات التدفق العابر الخفية. تواصل مع فريقنا الفني اليوم لمراجعة تحديات توجيه السوائل المحددة لديك.
ج: يظل النظر مباشرة إلى أسفل تجويف الصمام هو الطريقة الوحيدة الدقيقة بنسبة 100%. ومع ذلك، فإن الصمامات الصناعية ذات السمعة الطيبة تتميز عادةً بختم "T" أو "L" بشكل دائم على المقبض. يمكنك أيضًا فحص الجزء العلوي من الجذع. تشير الأخاديد الآلية الموجودة على الجذع عادةً إلى الاتجاه الدقيق لمسار التدفق الداخلي.
ج: نعم. من خلال تقييد دوران المقبض بشكل دائم إلى 90 درجة، يحاكي منفذ T تحويل منفذ L. ومع ذلك، يعتبر المهندسون أن هذا استخدام غير فعال للصمام. يؤدي التجويف الداخلي غير المستخدم إلى حدوث أرجل ميتة غير ضرورية في الأنابيب. تحبس هذه الأرجل الميتة السوائل وتعزز نمو البكتيريا في الأنظمة الصحية.
ج: تتبع وسادات التثبيت المادية عادةً أبعاد ISO 5211 القياسية. ومع ذلك، فإن المشغل نفسه يتطلب معايرة متخصصة. يجب عليك معايرة السكتة الدماغية لدرجة الدوران المحددة. اعتمادًا على تكوين المنفذ L أو T الذي اخترته، يجب على المشغل تنفيذ حركات دقيقة بزاوية 90 درجة أو 180 درجة أو حتى 360 درجة.
