غالبًا ما يواجه المهندسون عملية موازنة محبطة في تصميم العمليات. إنهم بحاجة إلى تعديل تدفق دقيق للأنظمة الحيوية. كما أنها تتطلب أيضًا عدم التسرب، وإغلاق محكم الفقاعات للحفاظ على السلامة. يؤدي تحقيق كلا الأمرين عادة إلى تضخيم ميزانيات المشروع بشكل كبير. أدخل صمام الكرة V-port . يعمل هذا الجهاز الديناميكي على سد الفجوة بشكل مثالي. إنه بمثابة هجين ذو قدرة عالية. إنه يقع بشكل مريح بين صمامات التشغيل/الإيقاف القياسية وصمامات التحكم الأرضية باهظة الثمن. يمكنك الحصول على قيود تدفق موثوقة دون التضحية بقدرات الختم المحكم.
ومع ذلك، فإن نشرها بنجاح يتطلب تخطيطًا دقيقًا. يتطلب تحديد أحدهما فهمًا دقيقًا لخصائص التدفق المتأصلة فيه. يجب عليك أيضًا تقييم مخاطر التجويف وتوافق الوسائط بدقة. في هذا الدليل الشامل، نستكشف الغرض الأساسي لهذه الصمامات متعددة الاستخدامات. سوف تتعلم بالضبط كيف تعمل ومتى تختارها. سنكشف أيضًا عن النقاط العمياء في التنفيذ المشترك. إن فهم هذه العوامل يضمن لك تحديد الصمام الأمثل لظروف العملية الدقيقة لديك.
الوظيفة الأساسية: توفر الصمامات الكروية ذات المنفذ V نسبة متساوية من التحكم في التدفق وإغلاق محكم للفقاعات في وحدة واحدة مدمجة، مما يلغي الحاجة إلى صمامات الكتلة الثانوية المضمنة.
كفاءة التكلفة والمساحة: توفر عادةً معامل تدفق أعلى (Cv) وتكلف أقل بنسبة 35% إلى 50% من صمامات التحكم الأرضية المكافئة.
التعامل مع الوسائط المتخصصة: تخلق الفتحة على شكل حرف V قوة قص ميكانيكية على المقعد، مما يجعلها فعالة للغاية بالنسبة للوسائط الليفية أو عالية اللزوجة أو الملاط الثقيل (مثل اللب ومياه الصرف الصحي).
القيود المعروفة: فهي عرضة للتآكل المتسارع في ظل ركوب الدراجات عالية التردد وتمثل مخاطر تجويف أعلى عند انخفاض الضغط الحاد مقارنة بصمامات الحركة الخطية.
تتطلب مرافق العمليات منحنيات تدفق يمكن التنبؤ بها. عندما يرسل نظام التحكم إشارة لزيادة التدفق بنسبة 10%، فإنه يتوقع تغيرًا مناظرًا بنسبة 10% في الحجم الفعلي. تفشل الصمامات القياسية في هذه المهمة. عند فتح منفذ كروي قياسي، فإنه يكشف عن منطقة تدفق ضخمة على الفور. يؤدي هذا إلى زيادة مفاجئة وغير متوقعة في السوائل.
يعمل تصميم V-port على حل هذه المشكلة المتزايدة ببراعة. إنها تستخدم حركة دوارة بزاوية 90 درجة مع شق على شكل حرف V مقطوع مباشرة في الكرة أو المقعد. عندما يبدأ الصمام في الفتح، لا يكشف سوى الطرف الأضيق من 'V' عن السائل. وهذا يوفر تحكمًا حساسًا للغاية في التدفق الجزئي بسعات منخفضة. مع استمرار الدوران، يكشف الجزء الأوسع من الحز عن مساحة أكبر بشكل كبير. تنشئ هذه الهندسة خاصية تدفق 'نسبة متساوية'. فهو يسمح لمهندسي العمليات بالحفاظ على حلقات تحكم مستقرة دون ارتفاع الضغط المتطاير.
لا يستخدم المصنعون نهجًا واحدًا يناسب الجميع. يمكنك تحديد زوايا مختلفة بناءً على متطلباتك الهندسية الدقيقة. تخدم كل زاوية غرضًا تشغيليًا متميزًا:
منافذ على شكل حرف V 15 درجة و30 درجة: تم تصميم هذه الزوايا الضيقة للتحكم الجزئي الدقيق والمدبب. يجب عليك استخدامها بمعدلات تدفق منخفضة للغاية حيث تكون دقة الجرعات أمرًا بالغ الأهمية.
منافذ على شكل حرف V 45 درجة و60 درجة: توفر التوازن اليومي القياسي. إنها توفر دقة اختناق ممتازة مع الحفاظ على قدرة تدفق إجمالية محترمة.
منافذ على شكل حرف V 90 درجة: تعمل هذه الزاوية الواسعة على زيادة معامل التدفق (Cv). إنه مثالي للتطبيقات كبيرة الحجم التي تتطلب تعديل تدفق أساسي وواسع النطاق بدلاً من الجرعات الصغيرة.

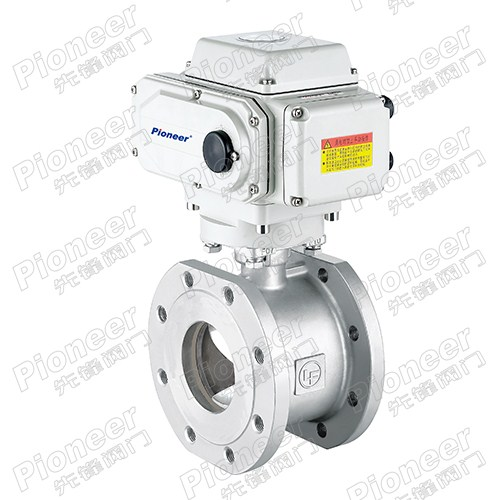

جسم الصمام الميكانيكي هو نصف الحل فقط. لتحقيق الغرض منها، لا يمكنك إقران هذه الوحدة بمحرك هوائي بسيط للتشغيل/الإيقاف. فهو يتطلب الذكاء الديناميكي. يجب عليك إقرانه مع مشغلات تحديد المواقع. يحدد معظم المهندسين أجهزة تحديد المواقع الكهربائية الهوائية أو المحركات الكهربائية بقدرة 4-20 مللي أمبير. تقرأ هذه الأجهزة إشارات الإدخال المستمرة من نظام التحكم الموزع (DCS). ثم يقومون بعد ذلك بضبط زاوية الدوران بدقة لتتناسب مع نقطة الضبط المطلوبة بالضبط.
لماذا تنتقل العديد من محطات المعالجة الحديثة بعيدًا عن صمامات التحكم التقليدية الضخمة؟ الجواب يكمن في الكفاءة الميكانيكية البحتة. تتفوق تصميمات V-port بشكل كبير على فئة وزنها فيما يتعلق بسعة التدفق والبصمة المادية.
يقيس معامل التدفق (Cv) مدى كفاءة مرور السائل عبر القيود. تعمل الصمامات الكروية ذات الحركة الخطية على دفع السائل عبر مسارات متعرجة على شكل حرف S. هذا الاحتكاك الداخلي يقلل من السيرة الذاتية الإجمالية بشكل ملحوظ. وعلى العكس من ذلك، توفر الشق الدوار على شكل حرف V مسار تدفق مستقيمًا تقريبًا عندما يكون مفتوحًا بالكامل.
وهذا المسار المستقيم يقلل من الاضطرابات الداخلية. فهو يسمح للمهندسين بتحديد صمامات أصغر حجمًا وأخف وزنًا دون التضحية بحجم السائل. على سبيل المثال، يمكنك استبدال صمام كروي مقاس 8 بوصات بصمام على شكل حرف V مقاس 6 بوصات. وهذا يوفر مساحة حرجة على مزلجات المعدات المزدحمة. كما أنه يقلل من الضغط الهيكلي على البنية التحتية للأنابيب الخاصة بك.
العديد من صمامات التحكم التقليدية تتسرب بطبيعتها. غالبًا ما يقبل المهندسون هذا باعتباره شرًا لا بد منه. عادةً ما تصل الصمامات الخطية القياسية إلى تصنيفات الإغلاق ANSI Class IV أو VI. إنها تتطلب صمام كتلة مضمن ثانوي لضمان العزل التام.
يمكنك التخلص من هذا التكرار باستخدام مبدأ الكرة العائمة. يدفع ضغط خط المنبع الكرة فعليًا إلى أسفل المقعد الناعم. تخلق آلية الغلق المدعومة بالضغط هذه إغلاقًا صارمًا ومحكمًا للفقاعات. يمكنك الحصول على تحكم متناسب وعزل مطلق للتسرب في مجموعة واحدة مدمجة. تعمل هذه الإمكانية المزدوجة على تبسيط تخطيطات الأنابيب وتقليل تكاليف الأجهزة بشكل كبير.
من السهل التحكم في المياه النظيفة. نادراً ما تكون الحقائق الصناعية نظيفة. تواجه الصناعات التي تتعامل مع الجسيمات الصلبة والعصائر الزراعية ولب الورق مشكلات تشويش مستمرة. إذا كنت تستخدم صمامًا كرويًا قياسيًا للملاط، فسوف تنحصر المواد الصلبة بين الحافة الكروية والمقعد. يضبط الصمام، وتتوقف العملية.
تخلق الشق V قوة قص ميكانيكية فعالة للغاية. عندما يغلق الصمام، يعمل الشكل الحاد على شكل حرف V مثل مقص على مقعد الصمام الثابت. إنها تقطع بشكل نظيف الألياف المعلقة والجسيمات الصلبة والحمأة عالية اللزوجة. يُعد إجراء التنظيف الذاتي هذا ضرورة مطلقة في معالجة مياه الصرف الصحي، وتبييض اللب، وتطبيقات التعدين حيث تفشل الصمامات القياسية يوميًا.
يعد اختيار آلية التحكم الصحيحة قرارًا حاسمًا للشراء. يجب عليك الموازنة بين التكاليف الأولية والقدرات التشغيلية طويلة المدى. على الرغم من أن منافذ V تقدم قيمة هائلة، إلا أنها ليست بدائل عالمية لكل صمام كروي.
تدفع قيود الميزانية العديد من القرارات الهندسية. في المتوسط، تعتبر الصمامات الدوارة ذات الشق V فعالة للغاية من حيث التكلفة. وهي عمومًا تكلف ما بين 35% إلى 50% أقل من صمام التحكم الكروي الذي له نفس حجم الخط. نظرًا لأنهم غالبًا ما يمتلكون سيرة ذاتية أعلى، يمكنك في بعض الأحيان تقليل حجم الأنبوب، مما يؤدي إلى توفير المزيد من رأس المال.
تحدد إمكانية التحكم في مدى التحكم مدى جودة تعديل الصمام للتدفق من الحد الأدنى إلى الحد الأقصى للمواضع. توفر منافذ V إمكانية نطاق مذهلة، وغالبًا ما تصل إلى نسب 100:1 أو حتى 200:1. إنهم يتعاملون مع أطياف التدفق الواسعة دون عناء.
ومع ذلك، تظل الصمامات الكروية هي المعيار الصناعي الموضوعي للدقة الدقيقة البالغة الدقة. إذا كانت العملية الكيميائية الخاصة بك تتطلب جرعات من قطرات السائل بدقة خطية شبه مثالية، فإن الصمام الكروي يوفر إمكانية تنبؤ رياضي أفضل.
كم مرة يقوم الصمام بتعديل موضعه؟ يحدد هذا السؤال عمر الأختام الداخلية لديك.
ميزة صمام الكرة الأرضية: يتم رفع القابس مباشرة من المقعد. نادرًا ما يتلامسون أثناء مرحلة الاختناق الفعلية. إن أداة التحكم غير المتصلة هذه تجعلها مثالية للتعديلات المستمرة وعالية التردد (التعديل كل بضع ثوانٍ).
واقع V-Port: تظل الكرة في حالة احتكاك مستمر بالمقعد الناعم أثناء الدوران. في ظل حلقات دورة متكررة للغاية، يؤدي هذا الاحتكاك المستمر إلى تسريع تدهور الختم.
لتبسيط عملية الشراء، اتبع منطق القائمة المختصرة القابل للتنفيذ:
'اختر منفذ V لتقليل البصمة، والميزانيات المحدودة، والإغلاق المحكم، والتعامل مع الملاط. اختر صمام Globe للبيئات شديدة الحرارة (> 350 درجة فهرنهايت)، أو التدوير المستمر عالي التردد، أو عمليات الخلط ثلاثية المنافذ متعددة المنافذ.'
مرجع سريع: مخطط مقارنة القدرات
معايير التقييم | تصميم دوار على شكل حرف V | تصميم الكرة الأرضية الخطية |
|---|---|---|
مسار التدفق والسيرة الذاتية | مباشرة من خلال. السيرة الذاتية عالية بشكل استثنائي | طريق متعرج السيرة الذاتية السفلى |
فئة الإغلاق | مانع للتسرب / محكم الفقاعات | عادة ANSI من الدرجة الرابعة إلى السادسة |
التعامل مع الجسيمات | ممتاز (عملية القص تمنع السدادات) | ضعيف (عرضة لاحتجاز المواد الصلبة تحت القابس) |
ركوب الدراجات عالية التردد | معتدل (الاحتكاك المستمر للمقعد يسبب التآكل) | ممتاز (خنق عدم الاتصال) |
متوسط تكلفة الشراء | منخفض إلى متوسط (35%-50% أرخص) | عالي |
تعلمنا التجربة أنه لا يوجد حل هندسي لا تشوبه شائبة. إذا قمت بتحديد هذه الوحدات بشكل أعمى، فإنك تستدعي مخاطر تشغيلية شديدة. يجب عليك تقييم ديناميكيات الموائع المحددة لخط الأنابيب الخاص بك لمنع حدوث أعطال كارثية.
تمثل قوانين الفيزياء أكبر تهديد لأي صمام تحكم. عندما يقترب السائل من الثلمة V المقيدة، فإنه يتسارع. وتسمى أضيق نقطة في هذا السائل النفاث بالوريد العقدي . هنا، ترتفع سرعة السوائل بشكل كبير، وينخفض الضغط الساكن.
إذا انخفض الضغط في الوريد المنقبض إلى أقل من ضغط بخار السائل، فإن السائل يومض على شكل فقاعات بخار. ومع مرور السائل بالقيود واستعادة ضغط خط الأنابيب، تنفجر هذه الفقاعات بعنف. وتسمى هذه الظاهرة التجويف. تعمل الانفجارات الداخلية مثل آلات ثقب الصخور الصغيرة، حيث تعمل على تفجير المعدن من جسم الصمام والأنابيب السفلية. نظرًا لأن الصمامات الدوارة تتمتع بمعدلات استرداد عالية، فإنها تمثل مخاطر تجويف أعلى عند انخفاض الضغط الحاد مقارنةً بصمامات الحركة الخطية. يجب عليك حساب قطرات الضغط بعناية قبل التثبيت.
يبدو اختيار زاوية ضيقة مثاليًا للتحكم الدقيق. ومع ذلك، هناك عقوبة خفية. في الزوايا الضيقة مثل 15 درجة، تسد المادة المادية للكرة الأنبوب بشكل كبير. يمكن أن يتجاوز تقييد التدفق هذا 70% حتى عندما يكون الصمام مفتوحًا بالكامل.
إذا لم تأخذ ذلك في الاعتبار، فسوف تحرم العملية النهائية من حجم السوائل الضروري. للاستفادة من درجة 15 درجة بشكل فعال، يتعين عليك في كثير من الأحيان تغيير حجم خط أنابيب المنبع الخاص بك لمنع اختناقات التدفق الشديدة.
السوائل النظيفة لطيفة. الملاط الكاشطة التي تتحرك بسرعات عالية مدمرة. عندما تشق الوسائط عالية السرعة طريقها عبر الفتحة الضيقة على شكل حرف V، فإنها تخلق تأثير تنظيف مكثف. تتآكل المقاعد القياسية أو المعدنية PTFE بسرعة تحت هذا الوابل الكاشطة.
للتخفيف من هذه النقطة العمياء، يجب عليك تحديد مواد متقدمة. بالنسبة للبيئات شديدة الكشط، حدد السيراميك الإنشائي، أو الفولاذ المقاوم للصدأ المصبوب الصلب، أو الأسطح المطلية بالأقمار الصناعية. تقاوم هذه المواد الصلبة الاحتكاك، مما يطيل عمر مكوناتك الداخلية.
إن شراء الأجهزة المناسبة يتجاوز النظر إلى الكتالوج. إنه يتضمن مواءمة علوم المواد مع المعايير التشغيلية الخاصة بك. كما يتطلب أيضًا الشراكة مع الشركات المصنعة القادرة على تقديم حلول مخصصة للغاية.
تملي درجة الحرارة مواد الختم الخاصة بك تمامًا. المقاعد الناعمة القياسية، عادة ما تكون مصنوعة من PTFE أو RTFE المقوى، تتحمل درجات حرارة تتراوح من -46 درجة مئوية إلى +200 درجة مئوية بشكل موثوق. أنها توفر ختمًا محكمًا ممتازًا للعمليات الصناعية القياسية.
ومع ذلك، فإن العديد من العمليات المستمرة تنطوي على بخار شديد الحرارة أو زيوت حرارية. تذوب المقاعد الناعمة على الفور في ظل هذه الظروف. بالنسبة لدرجات الحرارة التي تزيد عن 200 درجة مئوية، يجب تقييم الترقيات المتخصصة. يمكن لمركبات الجرافيت المتقدمة، أو PEEK، أو المقاعد الصلبة المصنوعة من المعدن أن تتحمل البيئات القاسية، وفي بعض الأحيان تدفع عتبات درجة الحرارة إلى +500 درجة مئوية.
نادرًا ما تحل الكتالوجات القياسية التحديات الهندسية الخاصة. إذا كنت تصمم آلات متخصصة، أو منصات حقن المواد الكيميائية، أو أنظمة معالجة المياه الخاصة، فقد لا تتناسب الصمامات القياسية الجاهزة مع منحنيات التدفق المحددة لديك.
وهذا هو المكان الذي تصبح فيه شراكات التصنيع المتخصصة لا تقدر بثمن. إن العثور على شريك موثوق للصمام الكروي OEM يسمح لك بتخصيص المعدات بشكل عميق. سيقوم شريك تصنيع المعدات الأصلية القوي بتصنيع الأشكال الهندسية المخصصة (مثل زاوية 22.5 درجة أو 75 درجة) لتتوافق مع متطلبات التدفق الحسابي الدقيقة الخاصة بك. كما أنها ستضمن الامتثال لتركيب المشغل، مما يضمن أن أجسام الصمامات تتميز بوسادات تثبيت قياسية ISO 5211 لتحقيق تكامل تلقائي سلس.
في نهاية المطاف، كل صمام يتطلب الصيانة. يحدد الهيكل المادي لجسم الصمام مدى صعوبة الصيانة.
تكون الأجسام المكونة من قطعة واحدة أو قطعتين أرخص بشكل عام مقدمًا. ومع ذلك، فإن إصلاحها يتطلب من المهندسين فك الوحدة بأكملها من خط الأنابيب، مما يؤدي إلى تعطيل الأنابيب المجاورة. وعلى العكس من ذلك، توفر الهياكل المكونة من ثلاث قطع مزايا صيانة هائلة. يتأرجح القسم الأوسط الذي يحتوي على الكرة والمقاعد للخارج بحرية. تترك الميكانيكا أغطية النهاية مثبتة بشكل آمن على الأنابيب. تعمل إمكانية الإصلاح 'الإسقاط' هذه على توفير عدد لا يحصى من الساعات أثناء فترات انقطاع الخدمة المجدولة في المصنع. فهو يسمح باستبدال المقاعد بسرعة ويجعل عمليتك تجري مرة أخرى بسرعة.
الغرض من الصمام الدوار ذو المنفذ V واضح بشكل ملحوظ. إنه موجود لتوحيد معايير الإغلاق الصارمة وعدم التسرب اقتصاديًا مع تنظيم التدفق الديناميكي المتساوي. يحقق ذلك في بصمة مضغوطة للغاية. من خلال الاستفادة من تأثير القص للشق V، فإنه يتعامل مع الوسائط الليفية والملاط الذي يدمر الصمامات الخطية التقليدية بشكل روتيني.
في حين أنها توفر مزايا هائلة من حيث المساحة والميزانية، إلا أنها تتطلب التنفيذ الدقيق. يمكن أن يؤدي الاحتكاك عالي التردد وانخفاض الضغط الحاد إلى التآكل السريع أو التجويف الشديد. قبل الانتهاء من عملية الشراء، اتخذ إجراءً مدروسًا. قم بتخطيط قطرات ضغط خط الأنابيب بدقة، واحسب ترددات الدورة المتوقعة، وحدد أنواع الوسائط الدقيقة لديك. قارن نقاط البيانات هذه بحدود التجويف الموثقة للصمام. إن اتخاذ هذه الخطوات التحليلية يضمن أن تظل العملية فعالة وآمنة ودقيقة للغاية.
ج: نعم. باستخدام ميكانيكا الكرة العائمة والمقاعد المرنة الناعمة، فإنها تحقق إغلاقًا إيجابيًا محكم الفقاعات. يعمل ضغط الخط العلوي على دفع الكرة بإحكام على المقعد السفلي، مما يخلق ختمًا موثوقًا يتجاوز فئات تسرب صمام التحكم القياسية.
ج: سوف تواجه منحنيات تدفق غير خطية وغير متوقعة إلى حد كبير. عندما تفتح الصمامات القياسية قليلاً، فإنها تطلق كميات هائلة من السوائل على الفور. يؤدي هذا إلى عدم استقرار شديد في النظام، وتآكل سريع للمقعد من السرعات العالية المحلية، وزيادة خطر إتلاف المطرقة المائية.
ج: بشكل عام، نعم. يتم توجيه الشق V لمواجهة التدفق المنبع. يستخدم هذا الاتجاه المحدد الضغط الوارد لميكانيكا الختم المناسبة وهندسة التدفق الدقيقة. ومع ذلك، توجد بعض تكوينات OEM المتخصصة ثنائية الاتجاه للتطبيقات الفريدة.
ج: نعم، فهي تتعامل مع البخار بفعالية، بشرط أن تقوم بترقية المواد الداخلية. سوف تفشل المقاعد الناعمة القياسية. يجب عليك استبدالها بمقاعد مصنوعة من المعدن أو المعدن أو PEEK عالية الحرارة أو مركبات الجرافيت المتقدمة القادرة على تحمل درجات حرارة تصل إلى 343 درجة مئوية (650 درجة فهرنهايت) أو أعلى.
