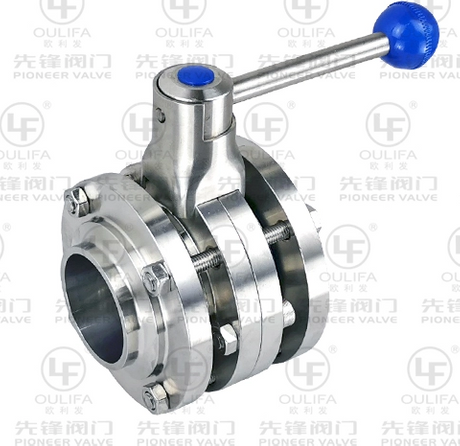

هل صمامات الفراشة لها اتجاه التدفق؟

عند تركيب الصمامات الصناعية، يعد فهم اتجاه التدفق أمرًا بالغ الأهمية للتشغيل السليم والسلامة وطول العمر. بالنسبة للعديد من أنواع الصمامات مثل الصمامات الكروية وصمامات الفحص، يتم تحديد اتجاه التدفق بوضوح ويجب اتباعه بدقة. لكن صمامات الفراشة مختلفة. يثير تصميمها الفريد سؤالاً شائعًا بين المهندسين وموظفي الصيانة: هل تتمتع صمامات الفراشة باتجاه تدفق؟ تعتمد الإجابة على النوع المحدد لصمام الفراشة وشروط التطبيق.

كيف تعمل صمامات الفراشة

قبل مناقشة اتجاه التدفق، من المفيد أن نفهم كيفية عمل صمام الفراشة . يتكون الصمام من قرص دائري مثبت على عمود دوار داخل وصلة أنبوب. عندما يقوم مقبض الصمام أو المشغل بإدارة العمود، يدور القرص. في الوضع المفتوح بالكامل، تتم محاذاة القرص بالتوازي مع التدفق، مما يسمح للوسائط بالمرور بأقل قدر من المقاومة. في الوضع المغلق بالكامل، يدور القرص بشكل عمودي على التدفق، ويغلق على المقعد لإيقاف التدفق تمامًا.

هذه الآلية البسيطة ربع دورة تجعل صمامات الفراشة شائعة في العديد من الصناعات. يتناسب حجمها الصغير وبنيتها خفيفة الوزن وتشغيلها السريع مع التطبيقات بدءًا من معالجة المياه وحتى المعالجة الكيميائية. لكن التصميم المتماثل يثير تساؤلات حول ما إذا كان التوجه مهمًا أم لا.

القاعدة العامة: معظم صمامات الفراشة ثنائية الاتجاه

بالنسبة لغالبية صمامات الفراشة القياسية ، الجواب واضح ومباشر: ليس لديهم اتجاه التدفق المطلوب. يعمل الصمام بنفس الطريقة بغض النظر عن الاتجاه الذي تتدفق فيه الوسائط عبر الأنبوب. تعد هذه القدرة ثنائية الاتجاه إحدى المزايا الرئيسية لصمامات الفراشة.

تتميز صمامات الفراشة القياسية متحدة المركز بقرص متماثل ومقعد مرن يغلق بشكل متساوٍ من كلا الاتجاهين. عندما يغلق الصمام، يضغط القرص على المقعد، وتتشوه مادة المقعد لإنشاء ختم محكم. نظرًا لأن المقعد مصمم للضغط بالتساوي من كلا الجانبين، يمكن للصمام التعامل مع التدفق في أي اتجاه دون المساس بالأداء.

هذه الخاصية ثنائية الاتجاه تجعل صمامات الفراشة ملائمة بشكل خاص للتركيب. لا يحتاج مصممو الأنابيب إلى القلق بشأن توجيه الصمام بشكل صحيح. يمكن لأطقم الصيانة إزالة الصمامات وإعادة تركيبها دون تتبع الاتجاه الأصلي.

الاستثناءات: عندما يكون اتجاه التدفق مهمًا

في حين أن القياسية صمامات الفراشة ثنائية الاتجاه، فإن العديد من الأنواع المتخصصة لها اتجاهات تدفق مفضلة أو مطلوبة.

صمامات الفراشة أحادية الإزاحة ومزدوجة الإزاحة

غالبًا ما تتميز عالية الأداء صمامات الفراشة بتصميمات قرصية متوازنة تعمل على تحسين الختم وتقليل التآكل. في صمام الفراشة أحادي الإزاحة، يقع عمود القرص خلف خط مركز القرص قليلاً. تعمل هذه الإزاحة على إنشاء حركة كام أثناء الدوران، مما يؤدي إلى رفع القرص عن المقعد فورًا عند الفتح وتقليل الاحتكاك.

عادةً ما يكون لتصميمات الإزاحة هذه اتجاه تدفق مفضل. عادةً ما تحدد الشركة المصنعة جسم الصمام بسهم يشير إلى الاتجاه الموصى به. قد يؤدي تثبيت الصمام للخلف إلى اتصال القرص بالمقعد بشكل مختلف، مما قد يقلل من فعالية الختم أو يزيد من عزم دوران التشغيل.

صمامات الفراشة ثلاثية الأوفست

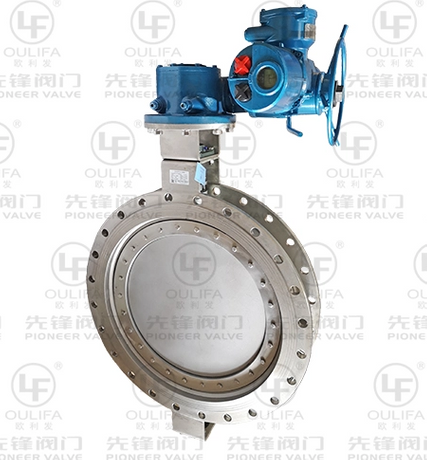

تمثل ثلاثية الإزاحة صمامات الفراشة أعلى فئة من حيث الأداء. تستخدم هذه الصمامات مقعدًا معدنيًا وهندسة إغلاق مخروطية الشكل تحقق إغلاقًا محكمًا للفقاعات حتى في درجات الحرارة والضغوط العالية. يعمل تصميم الإزاحة الثلاثية على إنشاء حركة كام تعمل على فصل القرص تمامًا عن المقعد قبل بدء الدوران، مما يقضي على الاحتكاك تمامًا.

دائمًا ما يكون لصمامات الفراشة ثلاثية الإزاحة اتجاه تدفق محدد. تعمل هندسة الختم على النحو الأمثل عندما يدخل الضغط من الجانب الذي يدفع القرص نحو المقعد. قد يؤدي تثبيت هذه الصمامات إلى الخلف إلى منع الختم المناسب وقد يؤدي إلى تلف أسطح الغلق الدقيقة.

صمامات الفراشة ذات العروة للخدمة المسدودة

تستحق على شكل العروة صمامات الفراشة إشارة خاصة. في حين أن الصمام نفسه قد يكون ثنائي الاتجاه، إلا أن اتجاه تركيبه مهم للخدمة ذات النهاية المسدودة. تحتوي صمامات الفراشة ذات العروة على إدخالات ملولبة تسمح بإزالة الأنابيب في اتجاه مجرى النهر دون التأثير على الصمام.

عند استخدامه كصمام نهاية الخط، يجب تثبيت صمام الفراشة ذو العروة بحيث يواجه الجانب السفلي قسم الأنبوب الذي تمت إزالته. وهذا يضمن عدم إزاحة القرص تحت الضغط عند إزالة الحافة السفلية. بالنسبة لهذا التطبيق المحدد، يكون للصمام اتجاه تدفق وظيفي على الرغم من أن آلية الختم تظل ثنائية الاتجاه.

الظروف التي تؤثر على تفضيل اتجاه التدفق

يمكن لظروف التشغيل المتعددة إنشاء اتجاه التدفق المفضل حتى بالنسبة ثنائية الاتجاه الاسمية لصمامات الفراشة .

تطبيقات الضغط العالي

في أنظمة الضغط العالي، يمكن أن يؤثر فرق الضغط عبر القرص على أداء الختم. عندما يدفع الضغط القرص نحو المقعد، يتحسن الختم. عندما يدفع الضغط القرص بعيدًا عن المقعد، يجب أن يعمل المقعد بقوة أكبر للحفاظ على الختم. لهذا السبب، توصي بعض الشركات المصنعة بتثبيت صمامات الفراشة مع الضغط القادم من الجانب الذي يضغط القرص على المقعد.

خدمة الفراغ

بالنسبة لتطبيقات الفراغ، يصبح اتجاه التدفق أكثر أهمية. يجب أن تكون صمامات الفراشة المستخدمة في أنظمة التفريغ موجهة بحيث يساعد الضغط الجوي على تثبيت القرص عند إغلاق الصمام. تحدد الشركة المصنعة عادةً الاتجاه الموصى به لخدمة التفريغ.

الوسائط الكاشطة أو المحملة بالصلبة

عند التعامل مع الملاط أو الوسائط التي تحتوي على جزيئات صلبة، يمكن أن يؤثر اتجاه التدفق على عمر الصمام. قد يؤدي تثبيت الصمام بحيث يُغلق القرص عكس اتجاه التدفق إلى تراكم المواد الصلبة على المقعد. إن تثبيت الصمام مع إغلاق القرص في اتجاه التدفق يسمح للوسائط بالمساعدة في إزالة المواد الصلبة من منطقة المقعد. يعتمد أفضل توجيه على التطبيق المحدد وخصائص الوسائط.

كيفية تحديد اتجاه التدفق على صمامات الفراشة

عندما يكون لصمام الفراشة اتجاه تدفق مفضل أو مطلوب، فإن الشركة المصنعة عادةً ما تضع علامة واضحة عليه. ابحث عن المؤشرات التالية:

تعتبر علامة السهم الموجودة على جسم الصمام هي المؤشر الأكثر شيوعًا. يُظهر السهم المختوم أو المصبوب في الجسم اتجاه التدفق الموصى به. تحتوي بعض الصمامات على أسهم على الجسم ولوحة الاسم.

يمكن أن يشير اتجاه المقعد أحيانًا إلى اتجاه التدفق. بالنسبة للصمامات ذات المقاعد المتوازنة، قد يكون قسم المقعد الأكثر سمكًا مخصصًا للجانب العلوي.

يجب دائمًا الرجوع إلى وثائق الشركة المصنعة للتطبيقات المهمة. ستحدد ورقة البيانات الفنية ما إذا كان الصمام ثنائي الاتجاه أو له اتجاه مطلوب.

اعتبارات اختيار صمام الفراشة بالجملة

عند شراء منتجات صمامات الفراشة بالجملة للمشاريع الكبيرة، فإن فهم متطلبات اتجاه التدفق يساعد على ضمان المواصفات والتركيب المناسبين.

بالنسبة للخدمات العامة مثل معالجة المياه والتدفئة والتهوية وتكييف الهواء (HVAC) ومعظم التطبيقات الصناعية، تكون صمامات الفراشة القياسية متحدة المركز ثنائية الاتجاه بالكامل. توفر هذه الصمامات أكبر قدر من المرونة في التثبيت وأقل مخاطر أخطاء التوجيه.

بالنسبة لتطبيقات الضغط العالي أو درجة الحرارة المرتفعة أو تطبيقات الختم الحرجة، قد تكون صمامات الفراشة ذات الإزاحة أو ثلاثية الإزاحة ضرورية. عادةً ما يكون لهذه الصمامات اتجاهات التدفق المفضلة وتتطلب اهتمامًا دقيقًا أثناء التثبيت.

عند تحديد مصادر مخزون صمامات الفراشة بالجملة ، قم بتخزين نماذج ثنائية الاتجاه للاستخدام العام. احتفظ بصمامات الاتجاه لتطبيقات محددة حيث يبرر أدائها المتفوق العناية الإضافية بالتركيب.

صمامات الفراشة المخصصة لتطبيقات محددة

تتطلب العديد من التطبيقات الصناعية صمامات فراشة مخصصة مصممة لمتطلبات اتجاه التدفق المحددة. تتضمن خيارات التخصيص ما يلي:

إغلاق معزز على جانب واحد لخدمة الضغط العالي أحادي الاتجاه. تم تصميم الصمام ليغلق بشكل مثالي عندما يأتي الضغط من الاتجاه المقصود ولكن قد لا يُغلق جيدًا من الجانب الآخر.

مواد مقاعد خاصة تعمل بشكل أفضل في اتجاه واحد عن الآخر. على سبيل المثال، تم تصميم بعض مقاعد PTFE لتحسين الختم مع التدفق من اتجاه معين.

وضع العلامات والوثائق التي تشير بوضوح إلى اتجاه التثبيت المقصود. يمكن أن تتضمن صمامات الفراشة المخصصة علامات إضافية تتجاوز ممارسات الصناعة القياسية.

اتجاه المحرك الذي يستوعب اتجاه التدفق. قد يؤثر موضع تركيب المشغل على اتجاه التدفق العملي لتخطيط التثبيت.

عند طلب صمامات الفراشة المخصصة ، ناقش متطلبات اتجاه التدفق مع الشركة المصنعة. قم بتوفير تفاصيل حول فرق الضغط المتوقع وخصائص الوسائط وقيود التثبيت. تساعد هذه المعلومات الشركة المصنعة في تصميم وبناء الصمامات التي تعمل بشكل موثوق في تطبيقك المحدد.

أفضل ممارسات التثبيت لصمامات الفراشة

حتى عندما يكون صمام الفراشة ثنائي الاتجاه، فإن ممارسات التثبيت الصحيحة تضمن الأداء الأمثل وطول العمر.

مركز القرص داخل الأنبوب. يجب ألا يلامس القرص جدار الأنبوب عند الدوران. يمكن أن يؤدي التثبيت غير الصحيح إلى احتكاك القرص بالأنبوب، مما يؤدي إلى إتلاف الصمام والأنابيب.

تشديد البراغي شفة بالتساوي. يمكن أن يؤدي عزم الدوران غير المتساوي إلى تشويه جسم الصمام، مما يؤثر على دوران القرص وختم المقعد. اتبع مواصفات عزم الدوران الخاصة بالشركة المصنعة.

ترك التخليص لتدوير القرص. يبرز القرص خارج وجه الحشية عند فتحه. تأكد من أن الأنابيب المجاورة لا تعيق حركة القرص.

التحقق من خلوص المحرك. تتطلب الصمامات الآلية مساحة ليعمل المشغل دون الاصطدام بالهياكل أو المعدات القريبة.

عواقب اتجاه التدفق غير الصحيح

قد يؤدي تثبيت صمام الفراشة الاتجاهي للخلف إلى حدوث عدة مشكلات:

التسرب هو المشكلة الأكثر شيوعًا. عندما يدفع الضغط القرص بعيدًا عن المقعد بدلاً من دفعه إليه، فقد لا يغلق الختم تمامًا. حتى التسريبات الصغيرة يمكن أن تؤدي إلى إهدار المنتج أو خلق مخاطر على السلامة أو تلويث العمليات النهائية.

يمكن أن يحدث زيادة في عزم الدوران عندما يتحرك القرص عكس اتجاه التدفق المقصود. قد يواجه المشغل صعوبة في فتح الصمام أو إغلاقه، مما قد يؤدي إلى فشل المحرك أو تلف الصمام.

ينتج تآكل المقعد المبكر عن اتجاه التدفق غير الصحيح. قد يتم ضغط المقعد بشكل غير متساو أو فركه بطرق لم يتوقعها التصميم.

من الممكن يمكن لأنظمة الضغط العالي أن تؤدي إلى إخراج القرص من موضعه أو إتلاف العمود عند تثبيت الصمام للخلف. حدوث فشل كامل للصمام في الحالات القصوى.

الأسئلة المتداولة

Q1: هل يمكنني تثبيت صمام الفراشة رأسًا على عقب؟ نعم، يمكن تركيب
صمامات الفراشة القياسية في أي اتجاه، بما في ذلك الوضع المقلوب، لأن القرص يعمل بنفس الطريقة بغض النظر عن التثبيت الرأسي أو الأفقي.

س 2: هل لدى صمام فراشة الرقاقة اتجاه تدفق؟
صمام الفراشة القياسي ثنائي الاتجاه وليس له اتجاه تدفق مطلوب، على الرغم من أن الإصدارات عالية الأداء قد يكون لها اتجاه مفضل.

س 3: كيف يمكنني معرفة ما إذا كان صمام الفراشة الخاص بي اتجاهيًا؟
تحقق من وجود علامة سهم على جسم الصمام، أو راجع وثائق الشركة المصنعة، أو اتصل بمورد صمام الفراشة بالجملة للحصول على المواصفات.

خاتمة

معظم صمامات الفراشة القياسية ثنائية الاتجاه بالكامل ويمكن تركيبها في أي اتجاه دون الاهتمام باتجاه التدفق. هذه الخاصية تجعلها مناسبة للتطبيقات الصناعية العامة بما في ذلك معالجة المياه والتدفئة والتهوية وتكييف الهواء (HVAC) والمعالجة الكيميائية. ومع ذلك، فإن التصميمات عالية الأداء مثل صمامات الفراشة أحادية الإزاحة، ومزدوجة الإزاحة، وثلاثية الإزاحة قد يكون لها اتجاهات تدفق مفضلة. بالنسبة لخدمة التفريغ، أو تطبيقات الضغط العالي، أو الوسائط الكاشطة، فمن المستحسن استشارة الشركة المصنعة حول متطلبات اتجاه التدفق. يمكن تصميم صمامات الفراشة المخصصة بخصائص اتجاه تدفق محددة لتلبية احتياجات التطبيق الفريدة. عند شراء منتجات صمامات الفراشة بالجملة، تأكد مما إذا كانت الصمامات ثنائية الاتجاه أو اتجاهية للخدمة المقصودة. تقوم شركة Wenzhou Pioneer Valve بتصنيع صمامات الفراشة القياسية والمخصصة بشهادات ISO 9001 وCE وSIL3. هل تحتاج إلى حلول صمامات الفراشة بالجملة لمشروعك القادم؟ تواصل مع Pioneer Valve للحصول على المواصفات الفنية وإرشادات التثبيت.
