وصف

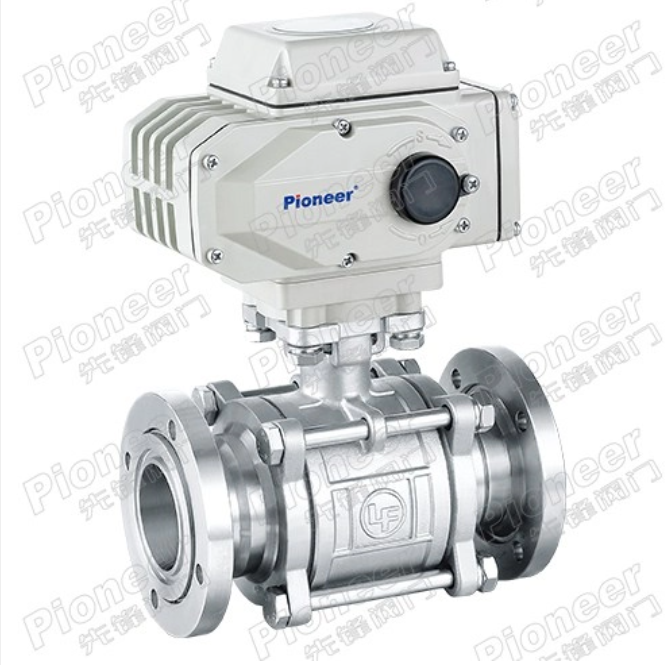

الصمام الكروي الكهربائي العالي التفريغ (سلسلة GUD) هو صمام متخصص مصمم للتحكم في تدفق التفريغ في خطوط الأنابيب ذات التفريغ العالي. يعمل هذا الصمام الكروي المفرغ من أشباه الموصلات باستخدام مشغل كهربائي لدفع الكرة مفتوحة أو مغلقة، مما يوفر تحكمًا سريعًا وموثوقًا في التشغيل والإيقاف. إن توصيل التدفق العالي وخيارات الاتصال المتعددة تجعله مكونًا أساسيًا في الأنظمة التي تتطلب إدارة دقيقة للفراغ.
نطاق التطبيق | 16×10 5~6.7×10 -4باسكال (خيط 'G') 6 × 10 5~ 6.7 × 10 -4باسكال (شفة فضفاضة) 40×10 5~6.7×10 -4باسكال (لحام) 105~6.7×10 -4باسكال ('KF' شفة سريعة التحرير) |
معدل تسرب الصمام | .76.7×10 -5باسكال/ثانية. |
درجة حرارة متوسطة | -25~+150 درجة مئوية (PTFE) -30 ~ +260 درجة مئوية (PPL) |
حالة التثبيت | أي |
وقت التشغيل | 4s، 10s، 20s، 30s |
مزود الطاقة | بشكل عام: تيار متردد 220 فولت/50 هرتز اختياري: تيار متردد 110 فولت، تيار مستمر 24 فولت |
الجسم، بونيه، الجذعية، الكرة | الفولاذ المقاوم للصدأ |
ختم | فيتون (اختياري)، PTFE، PPL |
يتكون الصمام الكروي الفراغي من سلسلة GUD من جسم من الفولاذ المقاوم للصدأ، وكرة مُشكَّلة بدقة، وساق، ومشغل كهربائي. عندما يتلقى المشغل إشارة كهربائية، يقوم بتدوير الجذع بمقدار 90 درجة، والذي بدوره يقوم بتدوير الكرة لفتح أو إغلاق الصمام. في الوضع المفتوح، تتم محاذاة تجويف الكرة مع خط الأنابيب، مما يسمح بتدفق الفراغ دون عائق. في الوضع المغلق، تشكل الكرة ختمًا محكمًا على مقاعد الصمام، مما يمنع أي تسرب.
تم تصميم صمام خط الأنابيب ذو التفريغ العالي هذا للعمل في بيئات التفريغ والضغط، مما يجعله متعدد الاستخدامات للغاية. إن تصميمه المدمج وخصائصه المنخفضة لإطلاق الغازات يجعله مثاليًا للاستخدام في غرف الأبحاث والتطبيقات عالية النقاء.
معدل تسرب منخفض للغاية: يحقق معدل تسرب يبلغ ≥6.7×10^-5 Pa.L/S، مما يضمن أداء تفريغ موثوقًا به في التطبيقات المهمة.
وقت الاستجابة السريع: متوفر في أوقات التشغيل من 4 ثوانٍ إلى 30 ثانية، مما يسمح بالاستجابة السريعة للنظام والتحكم في العملية.
خيارات اتصال متعددة: يدعم الخيط "G"، والشفة السائبة، واللحام، ووصلات صمام التفريغ ذات الحافة KF، مما يوفر التوافق مع أنظمة خطوط الأنابيب المختلفة.
هيكل من الفولاذ المقاوم للصدأ بالكامل: الجسم وغطاء المحرك والساق والكرة مصنوعة من الفولاذ المقاوم للصدأ، مما يضمن مقاومة التآكل وعمر خدمة طويل في البيئات القاسية.
خيارات إمداد الطاقة متعددة الاستخدامات: متوافقة مع مصادر الطاقة AC220V/50HZ وAC110V وDC24V، مما يجعلها مناسبة للتركيبات العالمية.
التثبيت في أي اتجاه: يمكن تثبيته في أي موضع دون التأثير على الأداء، مما يوفر المرونة في تصميم النظام.
يستخدم صمام التحكم في التدفق الفراغي على نطاق واسع في الصناعات التي تتطلب معالجة عالية الفراغ، بما في ذلك:
تصنيع أشباه الموصلات
إنتاج الطاقة والبطاريات الجديدة
الصيدلة والتكنولوجيا الحيوية
تجهيز الأغذية والمشروبات
إنتاج الألبان والنبيذ
تصنيع مستحضرات التجميل
المعالجة الكيميائية
طلاء الفراغ والترسيب
مختبرات البحث والتطوير
شركة Pioneer Valve متخصصة في تصنيع صمامات التفريغ عالية الأداء للتطبيقات الصناعية والعلمية. يتم اختبار صماماتنا الكروية الكهربائية ذات التفريغ العالي بدقة للتأكد من أنها تلبي معايير الجودة الأكثر صرامة لأداء التفريغ والموثوقية. نحن نستخدم تقنيات تصنيع متقدمة ومواد عالية الجودة لإنتاج صمامات توفر أداءً ثابتًا في البيئات الصعبة. يمكن لفريقنا الهندسي ذي الخبرة توفير حلول مخصصة لتلبية متطلبات نظام التفريغ المحددة الخاصة بك، وتضمن شبكة الخدمة العالمية لدينا الدعم الفوري أينما كنت.
تعد وصلات الخيوط "G" مناسبة لتطبيقات الضغط المنخفض، وتوفر وصلات الحافة السائبة سهولة التركيب، وتوفر وصلات اللحام أعلى تصنيف للضغط، كما تعتبر فلنجات التحرير السريع KF مثالية للتجميع والتفكيك السريع في أنظمة التفريغ.
نعم، يوفر الهيكل المصنوع بالكامل من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل. بالنسبة للوسائط شديدة التآكل، نوصي باستخدام أختام Viton.
يعتمد الحد الأقصى لضغط التشغيل على نوع الاتصال. يمكن لوصلات اللحام التعامل مع ضغوط تصل إلى 40×10^5 باسكال، في حين أن فلنجات التحرير السريع KF مناسبة لضغوط تصل إلى 10^5 باسكال.
