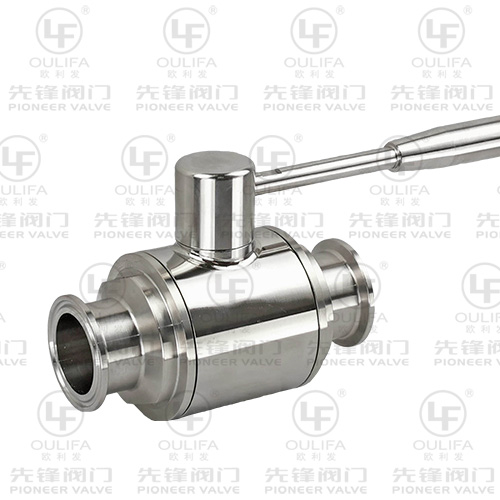

كيفية اختيار وتثبيت صمام الكرة ثلاثي المشبك؟

ينطوي التحكم في التدفق في البيئات الصحية على مخاطر تشغيلية عالية. يؤدي اتصال الصمام الفردي المخترق إلى حدوث تلوث جماعي أو توقف طويل الأمد أو مخاطر شديدة على السلامة. يواجه مهندسو المرافق ومديرو المشتريات التحدي المتمثل في تحديد تكوين الصمام الصحيح لديناميكيات السوائل المحددة. يجب عليك ضمان التكامل التام مع خطوط الأنابيب الصحية الحالية مع الحفاظ على معايير صحية صارمة. يؤدي الحجم غير المناسب، أو مواد المقعد غير الصحيحة، أو تقنيات التثبيت المعيبة إلى ظهور أرجل ميتة، أو تسربات، أو تآكل مبكر. يوفر نظام المشبك الثلاثي مزايا مميزة للمعالجة الصحية. يسمح بالتجميع والتفكيك السريع للتنظيف الروتيني. يزيل الشقوق الملولبة حيث تتكاثر البكتيريا. إنه يوفر إحكامًا موثوقًا وموحدًا عبر مسار السائل. يتطلب تقييم التثبيت وتحديده وتنفيذه منهجًا هندسيًا منظمًا أولاً. يضمن اتباع البروتوكولات الصارمة الموثوقية على المدى الطويل، ومنع التسرب، والامتثال التنظيمي الكامل.

• الحجم الدقيق غير قابل للتفاوض: يتم تحديد حجم المشبك الثلاثي بواسطة القطر الخارجي (OD) للأنبوب، وليس قطر الحافة. المكونات غير المتطابقة تضمن التسريبات.

• اختيار المواد يؤدي إلى طول العمر: يعد تحديد درجة الفولاذ المقاوم للصدأ الصحيحة (304 مقابل 316L) ومواد المقعد (على سبيل المثال، PTFE، EPDM) بناءً على درجة حرارة العملية والتعرض للمواد الكيميائية أمرًا بالغ الأهمية للتوافق مع التنظيف المكاني (CIP).

• التثبيت يملي الأداء: يعتمد اتصال الصمام الكروي الصحي المناسب على المحاذاة الدقيقة للطويق، ووضع الحشية الصحيح، وتطبيق عزم الدوران الدقيق لمنع بثق الحشية، والكسور الميكانيكية، وإيواء البكتيريا.

• مسائل تتبع البائع: تضمن الشراكة مع الشركة المصنعة للصمامات الكروية الصحية المعتمدة إمكانية تتبع المواد (MTRs) والامتثال لمعايير 3-A أو FDA أو ASME BPE.

تحديد معايير النجاح للصمام الكروي الصحي ثلاثي المشبك

يتطلب التجميع الصحي الكامل مكونات محددة تعمل في تناغم تام. لا يمكنك مزج التركيبات الصناعية ومطابقتها مع الخطوط الصحية. يتضمن تشريح الاتصال الصحيح أربعة عناصر أساسية يجب أن تتماشى بشكل لا تشوبه شائبة للحفاظ على حدود معقمة.

1. يتميز جسم الصمام بأطراف حلقية مدمجة تم تصنيعها وفقًا لتفاوتات دقيقة.

2. حلقات الأنابيب المتزاوجة ملحومة مباشرة بخط المعالجة الحالي.

3. حشية مطاطية توضع بين وجوه الطويق لإنشاء الختم.

4. مشبك ميكانيكي متخصص يلتف حول الشفاه لضغط الحشية.

تعتمد الصمامات الصناعية عادةً على الوصلات الملولبة أو الشفاه القياسية. تخلق هذه الطرق التقليدية شقوقًا مجهرية وأسطحًا غير مستوية. وتتكاثر البكتيريا بسرعة في هذه المناطق الميتة، مما يجعل عملية التعقيم شبه مستحيلة. التصميم الصحي الحقيقي يزيل الشقوق الداخلية تمامًا. إنها تستخدم تشطيبات داخلية مصقولة للغاية، يتراوح قياسها عادةً من 15 إلى 20 Ra، لمنع التصاق الجسيمات. تسمح نهايات المشبك الثلاثي بالتفكيك السريع والخالي من الأدوات. يقوم الفنيون بتفكيك الخط للفحص اليدوي أو اختبار المسحة في دقائق.

يقوم المهندسون بموازنة متطلبات معامل التدفق (Cv) مع الامتثال الصحي الصارم. تتطلب خطوط المعالجة معدلات تدفق محددة للحفاظ على كفاءة الإنتاج. تمنع التصميمات ذات التجويف الكامل انخفاض الضغط غير المرغوب فيه عبر الصمام. إنها تسمح بمرور السوائل دون عائق، مما يقلل من إجهاد القص على الوسائط الحساسة مثل منتجات الألبان أو المستحضرات الصيدلانية السائلة. يدعم هذا المسار الخالي من العوائق عمليات التنظيف المكاني (CIP) والتعقيم المكاني (SIP). تتدفق محاليل التنظيف بسرعات عالية لتنظيف الأسطح الداخلية بفعالية.

تحدد مواصفات المواد عمر الصمام. يناسب الفولاذ المقاوم للصدأ القياسي 304 تطبيقات الأغذية والمشروبات العامة حيث يظل التعرض للتآكل في حده الأدنى. ومع ذلك، فإن الصمام الكروي الصحي المصنوع من الفولاذ المقاوم للصدأ والمصنوع من 316L يتعامل مع البيئات الصعبة. توفر إضافة الموليبدينوم في 316L مقاومة فائقة للكلوريدات ومواد التنظيف الكيميائية العدوانية. ويظل المعيار القياسي لإنتاج الأدوية والبيئات شديدة التآكل وأنظمة المياه عالية النقاء.

تقييم تكوينات صمام الكرة ثلاثي المشبك

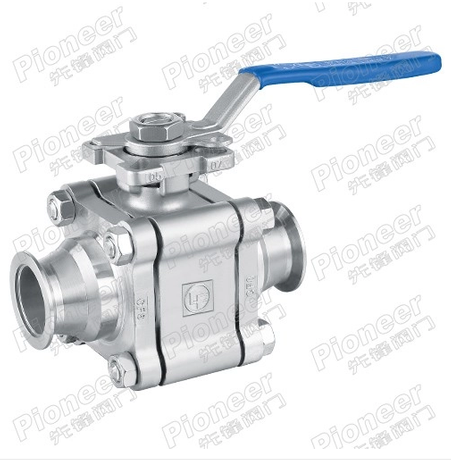

تملي مخططات الأنابيب وتوجيه العملية تكوين الصمام الضروري. تتطلب تطبيقات الإغلاق المضمنة القياسية تصميمًا مباشرًا ثنائي الاتجاه. تعمل هذه الصمامات على بدء أو إيقاف التدفق على طول محور واحد. تعتمد تطبيقات تحويل التدفق على صمامات ثلاثية الاتجاه لإدارة توجيه السوائل المعقدة. يحدد المهندسون تكوينات منفذ T أو L لتوجيه السوائل بدقة. يمزج منفذ T السوائل من مصدرين أو يقسم مصدرًا واحدًا إلى خطين. يتدفق منفذ L-port من مدخل مشترك واحد إلى أحد المنفذين المنفصلين دون إنشاء أرجل ميتة.

تحتوي الصمامات الكروية القياسية على مساحات فارغة بين الكرة وجسم الصمام. يدخل السائل هذه التجاويف أثناء التشغيل العادي. تؤدي الوسائط المحاصرة إلى ركود وتدهور وإيواء نمو البكتيريا. المقاعد المملوءة بالتجويف أو المغلفة تملأ هذا الفراغ بالكامل. تعمل حشوات PTFE المتخصصة على تغليف الكرة، مما يمنع انحباس السوائل. تتطلب التطبيقات الصحية الصارمة مقاعد مغلفة للحفاظ على التحكم الميكروبيولوجي. لا يمكنك تشغيل خط منتجات الألبان أو الأدوية بمقاعد قياسية.

تعتمد طرق التشغيل على مستوى أتمتة العملية. يستخدم التشغيل اليدوي مقابض القفل من أجل عزل بسيط وغير متكرر. يقوم المشغلون بقفل المقبض فعليًا لمنع الفتح العرضي أثناء الصيانة. تتطلب الأنظمة الآلية مشغلات هوائية أو كهربائية للتكامل مع لوحات التحكم المركزية. يقوم المهندسون بتقييم الآليات الآمنة من الفشل للصمامات الآلية. تُغلق المحركات الهوائية ذات نابض الإرجاع تلقائيًا عند فقدان الهواء أو الطاقة، مما يؤدي إلى تأمين الخط. تتطلب المحركات مزدوجة الفعل هواءً مضغوطًا للفتح والإغلاق، مما يوفر تحكمًا دقيقًا ولكنه يفتقر إلى الحماية من الأعطال الميكانيكية. يؤدي تحديد صمام كروي صحي ثلاثي المشبك مع وسادة تثبيت ISO 5211 إلى تبسيط عملية تركيب المشغل.

تحديد حجم اتصال صمام الكرة الصحي الخاص بك

تمثل معايير الصناعة فخًا شائعًا للتحجيم يؤدي في كثير من الأحيان إلى تأخير عمليات التثبيت. يتوافق مقاس 1.5 بوصة الصمام الكروي ثلاثي المشبك مباشرةً مع القطر الخارجي للأنابيب مقاس 1.5 بوصة (OD). ومع ذلك، فإن شفة الطويق الفعلية الموجودة على هذا الصمام يبلغ طولها حوالي 2 بوصة عبر الوجه. يقوم المثبتون المبتدئون بقياس وجه الحافة باستخدام الفرجار ويطلبون أجزاء كبيرة الحجم غير صحيحة. يجب أن تتطابق أحجام الحشيات تمامًا مع القطر الخارجي للأنبوب المحدد، وليس عرض الحافة. تتسبب المكونات غير المتطابقة في حدوث تسربات فورية وإعاقة شديدة للتدفق.

يتطلب اختيار مادة الحشية الصحيحة تقييم الحدود الحرارية والتعرض للمواد الكيميائية. يعتمد الذي لا تشوبه شائبة اتصال الصمام الكروي الصحي على قدرة المطاط الصناعي على تحمل دورات CIP وSIP المتكررة دون التدهور.

دليل تركيب الصمام الكروي الصحي خطوة بخطوة

قد تفتقر الأنابيب الحالية إلى النهايات الصحية اللازمة لإجراء تحديث مباشر. يقوم الفنيون بإجراء لحام مداري دقيق لربط الحلقات المصنوعة من الفولاذ المقاوم للصدأ بالأنابيب العارية. يضمن اللحام المداري وجود خرزة داخلية ناعمة وموحدة بدون أكسدة. يجب تطهير الأنبوب من الداخل بغاز الأرجون أثناء اللحام لمنع السكر. يؤدي التخميل اللاحق إلى استعادة طبقة أكسيد الكروم الواقية في المنطقة المتأثرة بالحرارة. تحافظ هذه المعالجة الكيميائية على السلامة الصحية وتمنع التشقق المبكر قبل تركيب الصمام.

يمنع الفحص الشامل قبل التثبيت حدوث حالات فشل كارثية عند بدء التشغيل. افحص منافذ الصمامات وأسطح الجلوس وأوجه الطويق تحت الضوء الساطع. ابحث عن الخدوش المجهرية، أو نتوءات الآلات، أو الحطام الغريب المتبقي من الشحن. قم بتشغيل الصمام غير المثبت من الفتح الكامل إلى الإغلاق الكامل عدة مرات. تضمن هذه الدورة الجافة التشغيل السلس، والتحقق من محاذاة المقبض، وإزالة أي غبار متبقي من المصنع.

يتطلب تزاوج الصمام مع خط الأنابيب دقة ميكانيكية صارمة. اتبع هذه الخطوات لتركيب صمام الكرة الصحية بشكل صحيح :

1. قم بتنظيف وجهي الطويق باستخدام كحول الأيزوبروبيل وقطعة قماش خالية من الوبر لإزالة الزيوت.

2. ضع الحشية المرنة على حلقة الأنبوب. تأكد من أن الحافة الداخلية للحشية تستقر بشكل مثالي في أخدود الطويق.

3. ارفع جسم الصمام إلى الأنبوب. قم بمحاذاة حلقة الصمام مع الحشية.

4. قم بتوسيط الحشية ذات الحواف بشكل مثالي بين وجهي الطويق. يجب أن يتوافق القطر الداخلي للحشية تمامًا مع تجويف الأنبوب.

5. دعم الأنابيب المجاورة مع الشماعات الصلبة. القضاء على جميع الضغوط الميكانيكية على جسم الصمام. يؤدي وزن الأنابيب المعلق على الصمام إلى تشويه الجسم ويؤدي إلى كسر الختم المبكر.

6. لف المشبك حول الشفاه المتزاوجة. تأكد من أن ملف تعريف المشبك يلتقط زاويتي الطويق بالتساوي.

7. قم بربط صامولة المشبك يدويًا حتى يتم إحكامها.

8. قم بتطبيق عزم الدوران النهائي باستخدام مفتاح ربط مُعاير. تتطلب صواميل الجناح القياسية عادةً ما بين 25 إلى 30 رطلاً من عزم الدوران. تتطلب المشابك المثبتة بمسامير الضغط العالي قيمًا محددة لعزم الدوران موضحة في دليل الشركة المصنعة.

الإفراط في التشديد هو خطأ شائع يسبب قذف الحشية. يضغط المطاط الصناعي على مسار السائل، مما يؤدي إلى خطر تلوث شديد وتقييد التدفق. حدد نوع المشبك الصحيح لمعلمات العملية. تناسب المشابك ذات المفصلة الواحدة التطبيقات القياسية ذات الضغط المنخفض. تتعامل المشابك ذات المفصلات المزدوجة أو ذات الضغط العالي مع دورات SIP الصارمة وضغوط الخط المرتفعة.

تحقق من التثبيت من خلال اختبارات ما بعد التثبيت الصارمة. إجراء اختبار الضغط الهيدروستاتيكي باستخدام المياه النقية لتحديد التسريبات الإجمالية. قم بالدورة الجافة للصمام تحت ضغط النظام الكامل للتأكد من أن المشغل يوفر عزم دوران كافٍ. قم بإجراء عملية التحقق من صحة CIP الأولية للتأكد من سلامة الختم تحت الضغط الحراري والتعرض للمواد الكيميائية.

استكشاف الأخطاء وإصلاحها ومنع التسريبات

قم بتشخيص التسريبات مباشرة بعد بدء تشغيل النظام لمنع فقدان المنتج على نطاق واسع. تحقق من شد المشبك أولاً، حيث يؤدي الاهتزاز إلى فك صواميل الجناح القياسية. افحص الجزء الخارجي للمفصل للتأكد من عدم وجود رطوبة أو تراكم أملاح. غالبًا ما يشير البكاء البطيء إلى وجود حشية مقروصة أو وجه حلقة مخدوش. عادة ما يشير التنقيط السريع إلى اختلال كبير في المحاذاة أو حشية صغيرة الحجم.

يتطلب التمييز بين فشل الحشية والتثبيت غير المتساوي مراقبة دقيقة. يتم ضغط الحشية المثبتة بشكل غير صحيح أثناء شد المشبك، مما يعرض الختم للخطر. ومع ذلك، فإن اختلال محاذاة الأنابيب يضع عزمًا غير ضروري على الوصلة بأكملها. إذا اقتربت الأنابيب من الصمام بزاوية، فلن يتمكن المشبك من سحب الحلقات المتدفقة. يؤدي هذا التشوه الميكانيكي إلى كسر الختم بغض النظر عن جودة الحشية. إعادة ضبط دعامات الأنابيب هو الإصلاح الدائم الوحيد. لا تحاول إصلاح تسرب المحاذاة الخاطئة عن طريق الإفراط في تشديد المشبك. يؤدي هذا إلى تدمير الحشية وإتلاف وجوه الطويق.

تتسبب تقلبات درجات الحرارة أثناء SIP في تخفيف المشابك القياسية بمرور الوقت. يتمدد الفولاذ المقاوم للصدأ أثناء التعقيم بالبخار وينكمش أثناء مرحلة التبريد. تعمل هذه الدورة الحرارية على ضغط المطاط الصناعي وتقليل قوة التثبيت. إنه يتطلب إعادة تدوير روتينية كجزء من جدول الصيانة الوقائية. تعمل المشابك المحملة بنابض المتخصصة على تعويض التدوير الحراري تلقائيًا، مما يحافظ على الضغط المستمر على الحشية.

المصادر: اختيار الشركة المصنعة للصمام الكروي الصحي

يتطلب الامتثال التنظيمي وثائق غير قابلة للتفاوض من المورد الخاص بك. اطلب تقارير اختبار المواد (MTRs) لجميع المكونات المعدنية للتحقق من التركيب الكيميائي الدقيق لكمية الحرارة. تحقق من شهادات المطاط الصناعي المعتمدة من إدارة الغذاء والدواء (FDA) لجميع الحشيات والمقاعد. ابحث عن ترخيص المعايير الصحية 3-A الرسمي للتأكد من أن التصميم يلبي المعايير الصحية المعترف بها.

توفر ذات السمعة الطيبة الشركة المصنعة للصمام الكروي الصحي وثائق فنية واضحة ويمكن الوصول إليها. أنها توفر كتيبات الصيانة الشاملة وإجراءات التشغيل القياسية (SOPs). ترشد هذه المستندات فنيي المنشأة خلال عملية إعادة البناء واستكشاف الأخطاء وإصلاحها وتنظيف نماذج محددة من الصمامات. يؤدي نقص الدعم الفني إلى إجراء صيانة غير مناسبة وتقصير عمر الصمام.

لا تتناسب الصمامات القياسية الجاهزة للاستخدام مع كل التطبيقات المتخصصة. قد تحتاج إلى الشراكة مع مزود الصمامات الكروية الصحية OEM للإنشاءات المعقدة. يستوعب مصنعو المعدات الأصلية أبعادًا مخصصة وجهاً لوجه لاستبدال المعدات القديمة دون الحاجة إلى إعادة الأنابيب. إنها توفر منصات تركيب تشغيل متخصصة لأنظمة التحكم الخاصة. إنها تحقق تشطيبات سطحية محددة، مثل الطلاء الكهربائي 15 Ra، المطلوب للوسائط الصيدلانية فائقة النقاء.

وتحمل الواردات الرخيصة تكاليف تشغيلية مخفية تتجاوز بكثير المدخرات الأولية. شريك مع الشركة المصنعة التي تضمن تتبعًا صارمًا للكمية. تعمل التفاوتات المتسقة في التصنيع على منع مشكلات التثبيت وتضمن إمكانية تبادل الأجزاء. تعمل مجموعات الختم البديلة المتوفرة بسهولة على تقليل وقت التوقف عن العمل أثناء عمليات الصيانة الروتينية.

خاتمة

1. قم بقياس القطر الخارجي للأنبوب الحالي (OD) باستخدام الفرجار الرقمي للتأكد من حجم الطويق الدقيق المطلوب قبل طلب المكونات.

2. قم بالمقارنة بين درجة حرارة التنظيف المكاني (CIP) والتركيزات الكيميائية في منشأتك مقابل مخططات توافق المطاط الصناعي لتحديد مادة الحشية الصحيحة.

3. اطلب تقارير اختبار المواد (MTRs) وشهادات الامتثال لإدارة الغذاء والدواء (FDA) من البائع الخاص بك قبل الانتهاء من أي أمر شراء.

4. قم بمعايرة مفاتيح عزم الدوران الخاصة بك بالبوصة المحددة من قبل الشركة المصنعة قبل بدء التثبيت الفعلي لمنع قذف الحشية.

التعليمات

س: ما هو الفرق بين الصمام الكروي القياسي والصمام الكروي ثلاثي المشبك الصحي؟

ج: يستخدم الصمام الكروي القياسي وصلات ملولبة أو ذات حواف، مما يؤدي إلى إنشاء شقوق تتكاثر فيها البكتيريا. يتميز الصمام الكروي الصحي ثلاثي المشبك بأسطح داخلية مصقولة للغاية، وأطراف ثلاثية المشبك للتفكيك السريع، ومقاعد مملوءة بالتجويف. تمنع عناصر التصميم هذه انحباس السوائل وتسمح بالتنظيف والتعقيم الفعالين.

س: كيف يمكنك قياس تركيب المشبك الثلاثي للصمام الكروي؟

ج: يمكنك قياس القطر الخارجي (OD) للأنبوب نفسه، وليس وجه الحافة الأوسع. على سبيل المثال، تتوافق التركيبة ثلاثية المشبك مقاس 2 بوصة مع القطر الخارجي للأنبوب مقاس 2 بوصة، على الرغم من أن قياس الحافة يبلغ 2.5 بوصة تقريبًا. إن مطابقة الحشية مع القطر الخارجي للأنبوب تمنع التسربات وقيود التدفق.

س: كيف يمكنني منع التسربات والكسور عند تركيب صمام كروي صحي؟

ج: منع التسربات عن طريق ضمان محاذاة الأنابيب بشكل مثالي لإزالة الضغط الميكانيكي من جسم الصمام. دعم الأنابيب المجاورة مع الشماعات الصلبة. ضع الحشية بشكل متوضع تمامًا بين الحلقات، ثم قم بتطبيق عزم الدوران الصحيح على المشبك دون الإفراط في التشديد.

س: هل يمكنك الإفراط في تشديد اتصال صمام الكرة الصحية؟

ج: نعم. الإفراط في تشديد المشبك يضغط الحشية المرنة أكثر من اللازم، مما يجبرها على الانبثاق في تيار السائل. يؤدي هذا التطفل إلى حدوث اضطراب، ويقيد التدفق، ويشكل مناطق ميتة لا يمكن لمواد التنظيف الكيميائية الوصول إليها، مما يؤدي إلى التلوث.

س: ما هي أفضل مادة حشية للصمام الكروي الصحي المصنوع من الفولاذ المقاوم للصدأ؟

ج: يعمل EPDM بشكل أفضل مع تطبيقات المياه والبخار العامة. يوفر PTFE (Teflon) مقاومة كيميائية لا مثيل لها للوسائط العدوانية ولكنه يتطلب مشابك عالية الضغط. يتعامل Viton (FKM) مع الزيوت ذات درجة الحرارة العالية والمذيبات المحددة. يعتمد الاختيار كليًا على معلمات العملية الدقيقة الخاصة بك.

س: كم مرة يجب إعادة بناء أو استبدال الصمامات الكروية الصحية؟

ج: يعتمد تردد إعادة البناء على دورات التشغيل، وكشط السوائل، ودرجات حرارة CIP/SIP. عادةً ما تملي جداول الصيانة الوقائية استبدال المقاعد والحشيات سنويًا. تشمل علامات التآكل التآكل البطيء، أو زيادة عزم التشغيل، أو التدهور المرئي للمطاط الصناعي.

س: لماذا تختار صمام الكرة الصحية OEM بدلاً من الخيارات الجاهزة؟

ج: يوفر شركاء OEM أبعادًا مخصصة وجهًا لوجه، ومنصات تركيب تشغيل متخصصة، وتشطيبات محددة لخشونة السطح الداخلي (Ra). إنها تضمن تتبعًا صارمًا للمواد وحلولًا هندسية لديناميكيات السوائل الفريدة التي لا تستطيع الصمامات القياسية الجاهزة التعامل معها.
