وصف
نطاق التطبيق | 105~6.7×10 -5باسكال (GI/GIQ/GIDSeries) |
|---|---|
معدل تسرب الصمام | .31.3×10 -5باللتر/الثانية |
درجة حرارة متوسطة | -25~+80 درجة مئوية (NBR) -30 ~ +150 درجة مئوية (فيتون) |
حالة التثبيت | أي |
زاوية الفتح والإغلاق (يدوي) | 0 ~ 90 درجة (سلسلة GI) |
ضغط الهواء (المحرك الهوائي) | 0.4 ~ 0.6MPa (سلسلة GIQ) |
وقت التشغيل (المحرك الكهربائي) | 10s، 20s، 30s (سلسلة GID) |
مزود الطاقة | بشكل عام: تيار متردد 220 فولت/50 هرتز اختياري: تيار متردد 110 فولت، تيار مستمر 24 فولت |
الجسم، القرص، الجذعية | الكربون الصلب، الفولاذ المقاوم للصدأ |
ختم | نبر، فيتون |

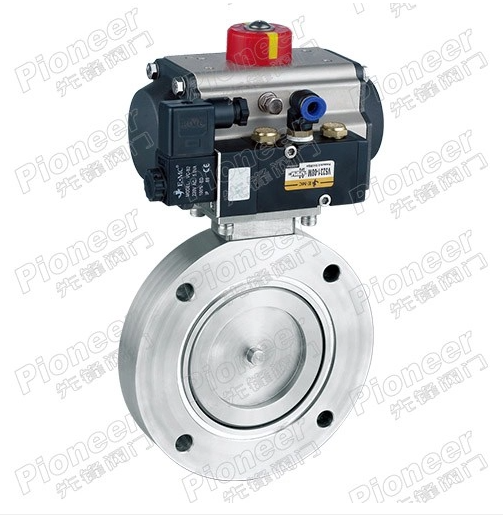

إن صمام الفراشة الهوائي عالي التفريغ من سلسلة GIQ هو جهاز متخصص للتحكم في التدفق تم تصميمه خصيصًا لفتح وإغلاق وتنظيم تدفق الهواء الفراغي في أنظمة التفريغ الصناعية. تم تصميم هذا الصمام للاستخدام مع الهواء والغازات غير المسببة للتآكل، ويوفر تحكمًا موثوقًا وعالي السرعة في التشغيل/الإيقاف مع موصلية تدفق استثنائية، مما يجعله الخيار الأمثل لإدارة عملية التفريغ تلقائيًا.
يعتمد مبدأ العمل لصمام الفراشة الفراغي الهوائي هذا على عضو إغلاق القرص المصمم بدقة، والذي يتم تدويره من 0 إلى 90 درجة عبر ساق الصمام لفتح أو إغلاق مسار التدفق. يتم تشغيل الصمام بواسطة الهواء المضغوط، مع جهاز كهرومغناطيسي متكامل يعيد توجيه تدفق الهواء للتحكم في دوران المحرك الهوائي، والذي بدوره يدفع قرص الصمام إلى وضع الفتح الكامل أو الإغلاق الكامل. يتوفر المشغل في تكوينات عودة زنبركية مزدوجة الفعل أو أحادية الفعل، ويمكن إقرانه بمحدد موضع ذكي لقبول إشارات التحكم الخارجية للتحكم الدقيق في تعديل تدفق الهواء الفراغي. يمكن إضافة صمامات الملف اللولبي الاختيارية ومؤشرات الموضع لتمكين التشغيل الآلي بالكامل عن بعد ومراقبة الحالة في الوقت الفعلي.
يوفر المحرك الهوائي المدمج دورات فتح وإغلاق سريعة ومتكررة، مع خيارات تكوين مرنة لتتناسب مع احتياجات العملية الخاصة بك. توفر المحركات مزدوجة الفعل عزم دوران ثابتًا لتطبيقات الدورة العالية، في حين تضمن مشغلات العودة الزنبركية أحادية الفعل التشغيل الآمن من الفشل في حالة فقدان إمداد الهواء. تتيح أدوات تحديد الموضع الذكية الاختيارية التحكم الدقيق في التعديل، والتكيف مع متطلبات عملية التفريغ المتغيرة.
مع الحد الأقصى لمعدل التسرب الذي يبلغ ≥1.3 ×10⁻⁵ Pa·L/S، يوفر صمام الفراشة الهوائي عالي التفريغ هذا إغلاقًا محكمًا للفقاعات يلبي متطلبات الأداء الصارمة لأنظمة التفريغ العالية، مما يمنع دخول الهواء ويحافظ على مستويات تفريغ ثابتة للعمليات الحرجة.
يتوفر جسم الصمام والقرص والساق من الفولاذ الكربوني والفولاذ المقاوم للصدأ، مع خيارات مواد الختم بما في ذلك NBR وViton لتتناسب مع درجة الحرارة واحتياجات التوافق مع الوسائط. يضمن البناء القوي عمر خدمة طويل حتى في التشغيل الصناعي المستمر، مع الحد الأدنى من متطلبات الصيانة.
يدعم الصمام التثبيت في أي اتجاه، مع مساحة مدمجة تتلاءم بسلاسة مع تخطيطات الأنابيب المفرغة ذات المساحة المحدودة. تتيح المجموعة الكبيرة من الملحقات الاختيارية إمكانية التخصيص الكامل للتكامل مع أنظمة التحكم في العمليات الموجودة لديك، دون الحاجة إلى تعديلات واسعة النطاق.
يتم استخدام صمام الفراشة الهوائي عالي التفريغ للغاز غير القابل للتآكل على نطاق واسع في أنظمة التفريغ الصناعية عبر القطاعات بما في ذلك تصنيع أفران التفريغ، ومعدات طلاء الفراغ، وإنتاج المكونات الإلكترونية، وأنظمة معالجة الغاز لحماية البيئة، ومعالجة الهواء الصناعي، ومعالجة الغاز الكيميائي، وآلات التعبئة والتغليف، وأنظمة خطوط أنابيب التفريغ الصناعية العامة. إنه الخيار المفضل للتطبيقات التي تتطلب تحكمًا آليًا وموثوقًا في تدفق الهواء الفراغي، مثل المعالجة الفراغية الدفعية، وأنظمة التجفيف الفراغي، وأنظمة استعادة الغاز ذات الحلقة المغلقة.
تعتبر شركة Pioneer Valve شركة مصنعة موثوقة لصمامات التفريغ عالية الأداء، وتتمتع بعقود من الخبرة في تقديم حلول مخصصة للتحكم في التفريغ لفرق الهندسة الصناعية وشركات تصنيع المعدات في جميع أنحاء العالم. نحن نقدم الدعم الكامل من البداية إلى النهاية، بدءًا من الاستشارات الفنية قبل البيع لمساعدتك في تحديد تكوين الصمام المثالي لنظام التفريغ الخاص بك، وحتى تكامل الملحقات المخصصة والدعم الفني بعد البيع. يخضع كل صمام لأداء فراغي واختبار ضغط صارم قبل الشحن لضمان التشغيل المتسق والموثوق في الميدان، مع شروط تسليم مرنة، وقدرات تصنيع مخصصة، ودعم عالمي سريع الاستجابة لتلبية الجداول الزمنية لمشروعك والاحتياجات التشغيلية.
تم تصميم هذا الصمام خصيصًا للاستخدام مع الهواء والغازات غير المسببة للتآكل، مما يجعله مثاليًا لأنظمة التفريغ الصناعية وتطبيقات معالجة الغاز.
يتطلب المحرك الهوائي ضغط هواء إمداد يتراوح من 0.4 إلى 0.6 ميجا باسكال للتشغيل القياسي، وهو متوافق مع معظم أنظمة الهواء المضغوط الصناعية.
نعم، عند إقرانه بمحدد موضع ذكي اختياري، يمكن لصمام الفراشة الهوائي الفراغي هذا أن يدعم التحكم الدقيق في تعديل تدفق الهواء الفراغي، بالإضافة إلى تشغيل/إيقاف التشغيل القياسي.
يتوفر الصمام مع مشغلات هوائية مزدوجة الفعل، ومشغلات زنبركية إرجاع أحادية الفعل لتشغيل آمن من الفشل، مع خيارات قابلة للتخصيص لتتوافق مع متطلبات سلامة العمليات الخاصة بك.
