وصف المنتج
الصمام الكروي المعدني Q647Y عبارة عن صمام كروي ثابت مكون من ثلاث قطع لخطوط الأنابيب التي تحمل السوائل ذات درجة الحرارة العالية والجسيمات والوسائط الليفية. يستخدم شكل الختم من المعدن إلى المعدن فرق الصلابة بين مواد الكرة والمقعد، جنبًا إلى جنب مع ضغط الخط، للحفاظ على الكرة والمقعد مثبتين بإحكام. يسمح الجسم المكون من ثلاث قطع بصيانة المقعد والكرة دون إزالة الصمام من خط الأنابيب. تتراوح الأقطار الاسمية من NPS 1/2 بوصة إلى NPS 8 بوصة (DN15 إلى DN200)، مع ضغوط تشغيل من PN16 إلى PN160 (الفئة 150 إلى الفئة 1500) ومقبض أو ترس دودي أو تشغيل هوائي أو كهربائي.
ختم المقعد مصنوع من المعدن ويعتمد على اختلاف الصلابة بين الكرة والمقعد. عندما يغلق الصمام، يدفع ضغط النظام الكرة نحو المقعد لتشكيل ختم من المعدن إلى المعدن بدون مكونات مطاطية، مما يحافظ على عمل الصمام حيث تتحلل مقاعد البوليمر.
يتم دعم الكرة الثابتة بواسطة مرتكزات الدوران العلوية والسفلية، مما يحافظ على ثبات موضعها تحت الضغط التفاضلي العالي. يتيح الجسم المكون من ثلاث قطع لفرق الصيانة الوصول إلى الكرة والمقعد عن طريق فصل القسم الأوسط، مما يقلل الوقت اللازم لاستبدال المقعد وفحصه.

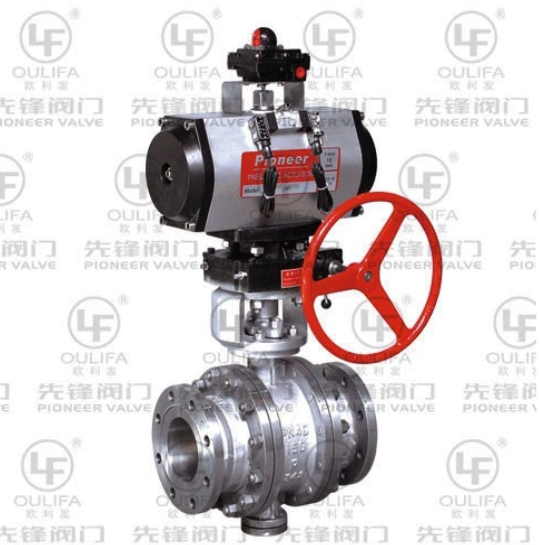

يمكن تشغيل الصمام بواسطة المقبض أو الترس الدودي أو المحرك الهوائي أو المحرك الكهربائي؛ تقبل الإصدارات الهوائية والكهربائية مفاتيح الحد، وأجهزة تحديد المواقع، وصمامات الملف اللولبي للتحكم عن بعد والأنظمة الآلية.
يوفر المقعد المعدني مقاومة للتآكل في درجات حرارة تتراوح من -40 درجة مئوية إلى 500 درجة مئوية، مما يناسب الوسائط مثل البخار والطين والسوائل المؤكسدة التي من شأنها أن تلحق الضرر بالصمامات الناعمة.
نظرًا لأن قوة الختم تزداد مع ضغط الخط، فإن المقعد المعدني إلى المعدن يحافظ على الكرة والمقعد مثبتين بإحكام في خطوط الأنابيب ذات الضغط العالي.
يتيح البناء المكون من ثلاث قطع استبدال المقعد والكرة دون قطع الصمام خارج الخط، مما يؤدي إلى تقصير نوافذ الصيانة لفرق هندسة المصنع.
تشتمل مواد الجسم على A105، و304، و316، و316L، مع تطعيمات في 304، و316، و316L، بحيث يمكن لفرق المشتريات مطابقة الظروف المتوسطة وظروف الموقع.
يتم استخدام الصمام الكروي المعدني Q647Y في خطوط الأنابيب التي تنقل مياه الصرف الصحي والبخار والزيوت واليوريا والطين والوسائط المؤكسدة وغيرها من السوائل ذات درجة الحرارة العالية التي تحتوي على جسيمات أو ألياف. يشمل المستخدمون النموذجيون محطات توليد الطاقة، ومرافق المعالجة الكيميائية، ومحطات معالجة المياه، وعمليات النفط والغاز التي تحتاج إلى صمام كروي ذو حواف مزود بختم معدني للعمل في درجات الحرارة العالية.
Pioneer Valve هي شركة تصنيع صمامات صناعية مباشرة مقرها في Wenzhou، الصين، مع التصميم الداخلي والتصنيع والتجميع والاختبار. يتم فحص واختبار كل صمام كروي معدني وفقًا للمعايير الواردة في جدول المواصفات قبل الشحن، ويمكن تتبع درجات المواد إلى سجلات التوريد. يتلقى العملاء الصناعيون إرشادات بشأن اختيار الضغط ودرجة الحرارة والوسط والاتصال، بالإضافة إلى فترات زمنية مرنة ودعم ما بعد البيع للمواصفات وأسئلة الصيانة.
يتعامل الصمام مع السوائل ذات درجة الحرارة العالية، والجسيمات، والوسائط الليفية، بما في ذلك مياه الصرف الصحي، والبخار، والزيوت، واليوريا، والملاط، والوسائط المؤكسدة، ضمن الحدود المقدرة.
يدعم تصميم المقعد المعدني نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 500 درجة مئوية، اعتمادًا على الجسم ومواد الزخرفة المختارة.
مادة ختم المقعد معدنية. يعتمد شكل الختم من المعدن إلى المعدن على اختلاف الصلابة وضغط النظام للحفاظ على تثبيت الكرة والمقعد بإحكام.
نعم. يمكن أن يكون جهاز التشغيل عبارة عن مقبض، أو ترس دودي، أو مشغل هوائي، أو مشغل كهربائي، كما هو موضح في جدول المواصفات.
يتبع التصميم GB/T 12237، وASME B16.34، وJIS B2071، وDIN 3357؛ يتبع الاختبار GB/T 26480، وAPI 598، وJIS B2003، وDIN 3230.
حدود
نوع المنتج | صمام كروي معدني جالس |
نموذج | Q347Y/VQ77H |
القطر الاسمي | NPS 1/2'~NPS8'(DN15~DN200) |
ضغط التشغيل | PN16~160، CL150~1500 |
مادة الجسم | A105، 304،316،316 الخ |
تقليم المواد | 304,316,316 ل |
مادة ختم المقعد | معدن |
نهاية التوصيل | شفة |
معيار التصميم | GB/T 12237، أسم B16.34، جيس B2071، دين 3357 |
وجها لوجه | GB/T 12221، ASME B16.10، JIS B2002، DIN 3202 |
نهاية الاتصال | GB/T 9113، ASME B16.5، JIS B2212، DIN 2542 |
التفتيش والاختبار | GB/T 26480، API 598، JIS B2003، DIN 3230 |
جهاز التشغيل | مقبض، ترس دودي، هوائي، مشغل كهربائي |
