وصف المنتج

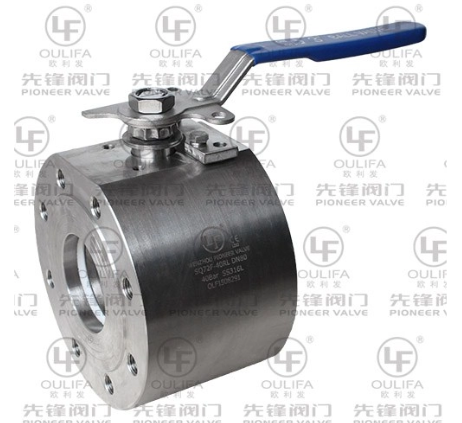

إن الصمام الكروي من نوع الويفر للضغط العالي عبارة عن صمام كروي ذو حواف مدمجة مع تصميم جسم قصير. يتم تقليل المسافة بين مقعد الصمام والشفة الطرفية، مما يقلل من احتجاز الوسط ويدعم التصريف والتنظيف في خطوط المعالجة. يمكن تشكيل فتحة الكرة كمنفذ O، أو منفذ V، أو منفذ منحني، أو منفذ مستطيل لتتناسب مع عملية التحكم في التدفق المطلوبة. تشمل مواد الجسم A105، وF304، وF316، وF316L؛ تشمل خيارات المقاعد PTFE، وPPL، وRTFE، وPEEK. تتراوح الأقطار الاسمية من NPS 3/8 بوصة إلى NPS 6 بوصة (DN10 إلى DN150)، مع ضغوط تشغيل من PN16 إلى PN160 (150 رطل إلى 600 رطل).
نوع المنتج | صمام كروي من نوع الرقاقة مزورة |
|---|---|
نموذج | SQ71PPL/SQ72PPL |
القطر الاسمي | NPS 3/8"~NPS 6" (DN10~DN150) |
ضغط التشغيل | PN16 ~ PN160، 150 رطل ~ 600 رطل |
مادة الجسم | A105، F304، F316، F316L الخ |
تقليم المواد | 304، 316، 316 ل |
مادة ختم المقعد | PTFE، PPL، RTFE، نظرة خاطفة الخ. |
نهاية التوصيل | شفة |
معيار التصميم | GB/T 12237، أسم B16.34، جيس B2071، دين 3357 |
وجها لوجه | معيار التصميم الرائد |
نهاية الاتصال | GB/T 9113، ASME B16.5، JIS B2212، DIN 2542 |
التفتيش والاختبار | GB/T 26480، API 598، JIS B2003، DIN 3230 |
جهاز التشغيل | مقبض، ترس دودي، إشارة، هوائي، مشغل كهربائي |
ميزة التصميم | 1) قطعة واحدة اختيارية قطعة واحدة أو جسم منقسم من قطعتين 2) يمكن أن يكون ثقب الحافة عبارة عن حفر خيط أو من خلال ثقب 3) منفذ O اختياري، منفذ V، منفذ منحني، منفذ مستطيل 4) جهاز اختياري مضاد للكهرباء الساكنة 5) التصميم حسب متطلبات العميل |
يتم تثبيت جسم الرقاقة بين شفتين لخطوط الأنابيب، مما يؤدي إلى تقصير الطول الإجمالي للتركيب مقارنةً بالصمامات الكروية ذات الحواف القياسية وتقليل متطلبات المساحة في تخطيطات الأنابيب المدمجة.
يمكن تشكيل فتحة الكرة كمنفذ O، أو منفذ V، أو منفذ منحني، أو منفذ مستطيل. يوفر المنفذ V خاصية تدفق قابلة للتعديل للاختناق؛ الأشكال الأخرى تناسب متطلبات التدفق المتقطع والمتخصص.
تشتمل مواد المقعد على PTFE، وPPL، وRTFE، وPEEK. توفر مقاعد PTFE وPPL احتكاكًا منخفضًا وإغلاقًا محكمًا في الخدمات الكيميائية والغذائية؛ تعمل مقاعد PEEK على تمديد درجة الحرارة والضغط للتطبيقات الصعبة.
يعمل تصميم الجسم القصير على تقليل المسافة بين مقعد الصمام والشفة الطرفية، مما يوفر المساحة ويخفض الوزن الذي يدعمه خط الأنابيب.
ويترك الحجم الداخلي المنخفض كمية أقل من السوائل في الصمام بعد التصريف، وهو أمر مهم بالنسبة للعمليات الحساسة للأغذية والأدوية والنظافة.
يمكن توفير الصمام ككتلة أحادية القطعة أو كجسم مقسم إلى قطعتين. يمكن أن تكون فتحات الحافة ملولبة أو من خلال الفتحة، كما أن الجهاز المضاد للكهرباء الساكنة اختياري.
يمكن تصميم شكل المنفذ ونمط الهيكل ونوع فتحة الحافة والتشغيل وفقًا لمتطلبات العملاء، مما يدعم تصنيع المعدات الأصلية والإمدادات الخاصة بالمشروع للمستخدمين التجاريين.
تُستخدم الصمامات الكروية من نوع الرقاقة المزورة في المواد الكيميائية والأدوية والأغذية والمشروبات والشحوم والتكنولوجيا الحيوية والمنظفات السائلة والمعادن وصناعة الورق وبناء السفن. يمكنها نقل الوسائط ذات الجسيمات الناعمة والسائل الليفي، ويتم تطبيقها في الخدمة الفراغية حيث يلزم تركيب الحافة المدمجة والإغلاق المحكم.
توفر شركة Pioneer Valve صمامات كروية من نوع الرقاقة المطروقة مباشرة من منشأة Wenzhou الخاصة بها، مع مواد هيكل مطروقة وخيارات مقاعد متعددة وميزات تصميم مصممة خصيصًا حسب الطلب. يتم فحص كل صمام واختباره وفقًا لمعايير GB/T 26480 وAPI 598 وJIS B2003 وDIN 3230 قبل التسليم. يمكن للعملاء الصناعيين تحديد تصنيف الضغط، والاتصال، وشكل المنفذ، والتشغيل، وتلقي الدعم لاختيار المواد وأسئلة التطبيق.
تشتمل مواد المقعد على PTFE، وPPL، وRTFE، وPEEK، ويتم اختيارها وفقًا لوسط العمل ودرجة الحرارة والضغط للتطبيق.
نعم. يمكن تشكيل الفتحة الكروية كمنفذ O، أو منفذ V، أو منفذ منحني، أو منفذ مستطيل وفقًا لعملية التحكم في التدفق المطلوبة.
تشمل مواد الجسم A105، وF304، وF316، وF316L؛ مواد القطع هي 304 و316 و316L.
المقبض، والعتاد الدودي، والإشارة، والمحرك الهوائي، والمحرك الكهربائي متوفرة كما هو موضح في جدول المواصفات.
تم تصميم الصمام وفقًا لمعايير GB/T 12237 وASME B16.34 وJIS B2071 وDIN 3357 وتم اختباره وفقًا لمعايير GB/T 26480 وAPI 598 وJIS B2003 وDIN 3230.
